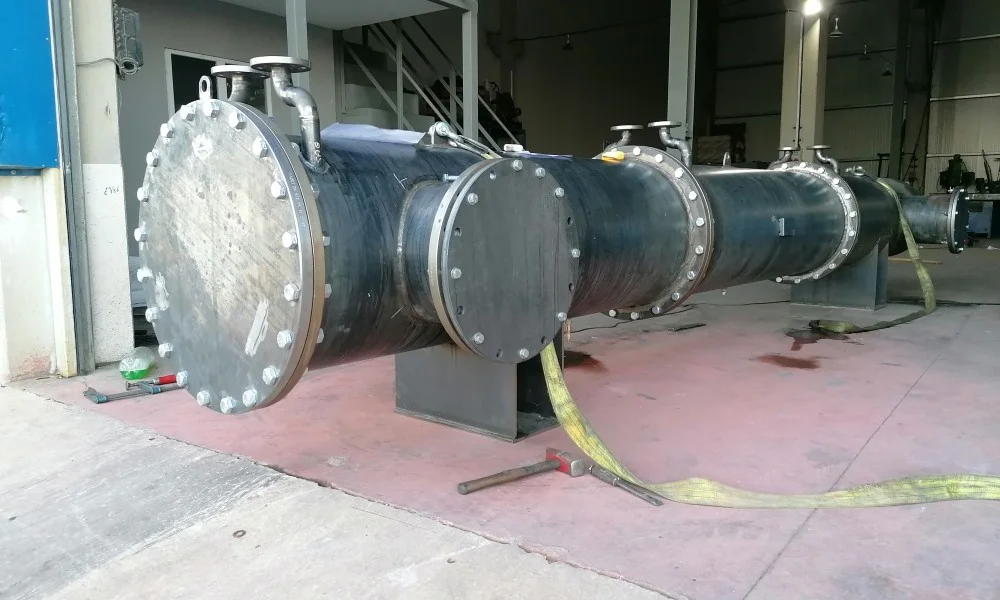

Basınçlı Tank İmalatı

Endüstriyel tesislerde belirli bir basınç altında sıvı veya gazların güvenli şekilde tutulması için kullanılan ekipmanlar, çalışma koşullarına uygun mühendislik hesaplarıyla tasarlanmalıdır. Basınçlı tank imalatı, yalnızca metal levhaların birleştirilerek tank gövdesinin oluşturulmasından ibaret değildir. Tasarım basıncı, çalışma sıcaklığı, tank hacmi, akışkan özellikleri, malzeme seçimi, et kalınlığı ve bağlantı detayları birlikte değerlendirilmelidir. Basınç altında çalışan ekipmanlarda gövde dayanımı kadar kaynak kalitesi, sızdırmazlık ve kontrol süreçleri de önem taşır. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel ekipman ve ısı transfer sistemleri alanındaki üretim tecrübesiyle farklı proses ihtiyaçlarına yönelik tank ve ekipman çözümleri geliştirmektedir.

Basınçlı Tank İmalatı Hangi Teknik Gereksinimlere Göre Planlanır?

Basınçlı tank imalatı öncesinde tankın hangi akışkanla çalışacağı ve hangi basınç değerlerine maruz kalacağı belirlenmelidir. Çalışma basıncı ile tasarım basıncı aynı değer olmayabilir ve güvenli tasarım için öngörülen çalışma şartlarının üzerinde uygun tasarım kriterleri oluşturulması gerekir. Akışkanın yoğunluğu, kimyasal yapısı ve sıcaklığı da tankın konstrüksiyonunu etkileyebilir. Bu veriler belirlenmeden yalnızca hacme göre basınçlı tank üretmek teknik açıdan yeterli değildir.

Tankın kullanılacağı tesisin çalışma rejimi de tasarım sürecine dahil edilmelidir. Sürekli basınç altında çalışan bir ekipmanla belirli aralıklarla basınçlandırılıp boşaltılan tankın maruz kaldığı mekanik şartlar farklı olabilir. Basınç değişimlerinin tekrarlanma sıklığı, malzeme dayanımı ve kaynak bölgeleri açısından ayrıca değerlendirilir. Böylece tankın gerçek işletme koşullarına uygun bir konstrüksiyon oluşturulması hedeflenir.

Basınçlı Tank Tasarımında Hangi Basınç Değerleri Dikkate Alınır?

Basınçlı tank tasarımında işletme sırasında oluşması beklenen maksimum çalışma basıncı önemli bir başlangıç verisidir. Bunun yanında tasarım basıncı, tankın güvenli şekilde dayanması gereken hesaplama koşullarını belirleyen temel parametrelerden biridir. Tankın maruz kalabileceği vakum, basınç dalgalanmaları veya farklı işletme senaryoları da tasarım sürecinde göz önünde bulundurulabilir. Bu nedenle yalnızca normal çalışma basıncının bilinmesi her proje için yeterli olmayabilir.

Basınç değerinin yanında sıcaklık da malzemenin mekanik davranışını etkiler. Yüksek sıcaklıklarda malzemenin dayanım özellikleri değişebileceği için tasarım hesabında çalışma sıcaklığı dikkate alınmalıdır. Basınç ve sıcaklığın birlikte değerlendirilmesi, gövde ve bağlantı elemanlarının uygun şekilde boyutlandırılmasına yardımcı olur. Özellikle yüksek sıcaklıkta çalışan tanklarda termal genleşmeler de tasarımın bir parçası haline gelir.

Basınçlı Tank İmalatında Et Kalınlığı Nasıl Belirlenir?

Tank gövdesinin et kalınlığı, basınç altında oluşan gerilmeleri karşılayabilecek şekilde hesaplanmalıdır. Tank çapı, tasarım basıncı, malzeme dayanımı, çalışma sıcaklığı ve geometrik yapı et kalınlığını etkileyen temel unsurlar arasında bulunur. Silindirik gövde, bombe veya farklı geometrik bölümlerin her biri kendi çalışma koşullarına göre değerlendirilir. Bu hesapların yalnızca tankın toplam hacmine bakılarak yapılması doğru değildir.

Et kalınlığının belirlenmesinde korozyon payı gibi işletme koşullarından kaynaklanan ilave gereksinimler de dikkate alınabilir. Tankın uzun süre kullanılacağı proseslerde zamanla oluşabilecek malzeme kaybı tasarım aşamasında değerlendirilmelidir. Gereğinden ince bir gövde güvenlik açısından uygun olmayacağı gibi gereğinden kalın malzeme de ekipmanın ağırlığını ve maliyetini artırabilir. Bu nedenle basınçlı tank imalatında güvenlik ile ekonomik ve üretilebilir bir konstrüksiyon arasında teknik denge kurulması gerekir.

Basınçlı Tank İmalatında Malzeme Seçimi Neden Önemlidir?

Basınçlı tanklarda malzeme seçimi, ekipmanın güvenli çalışma kapasitesini doğrudan etkileyen konulardan biridir. Kullanılacak malzemenin basınç ve sıcaklık altında yeterli mekanik dayanım göstermesi gerekir. Bunun yanında tank içerisinde bulunan akışkanın malzemeye karşı oluşturabileceği korozyon etkisi de incelenmelidir. Malzeme seçiminde yalnızca mekanik dayanım değil, kaynaklanabilirlik ve çalışma ortamıyla uyumluluk da değerlendirilir.

Paslanmaz çelik veya farklı çelik türleri, uygulamanın gerektirdiği özelliklere göre değerlendirilebilir. Akışkanın kimyasal yapısı, çalışma sıcaklığı ve basıncı malzeme seçiminin temel belirleyicileri arasındadır. Özellikle korozif akışkanlarda malzemenin yüzey özellikleri ve uzun süreli dayanımı önem kazanır. Uygun malzeme seçimi, basınçlı tankın servis ömrünün desteklenmesine ve bakım ihtiyacının kontrol altında tutulmasına yardımcı olur.

Basınçlı Tank İmalatında Bombe ve Gövde Tasarımı Nasıl Yapılır?

Basınç altında çalışan tanklarda gövde geometrisi, oluşan gerilmelerin dağılımını etkiler. Silindirik gövdenin yanında tankın uç bölümlerinde kullanılan bombeler de basınç yüklerinin karşılanmasında önemli bir görev üstlenir. Bombe geometrisi, çap ve tasarım basıncı gibi değerler dikkate alınarak belirlenmelidir. Uygun geometrik yapı, basınç altında oluşan gerilmelerin daha kontrollü şekilde dağıtılmasına yardımcı olabilir.

Düz kapaklı tasarımlarda basınç nedeniyle oluşabilecek gerilmeler ayrıca değerlendirilir. Bu nedenle kapak veya bombe seçimi yalnızca üretim kolaylığına göre yapılmamalıdır. Tankın iç hacmi, basınç seviyesi ve proses bağlantıları tasarımın bütününü etkiler. Basınçlı tank imalatında gövde, kapak, bombe ve bağlantı bölgelerinin birbirinden bağımsız değil, tek bir basınçlı ekipman sistemi olarak ele alınması gerekir.

Basınçlı Tanklarda Kaynak Kalitesi Neden Kritik Bir Unsurdur?

Basınçlı tanklarda gövde parçalarının birleştirilmesinde kaynaklı bağlantılar önemli bir rol oynar. Kaynak bölgelerinde oluşabilecek hatalar, ekipmanın basınç altında çalışma güvenliğini olumsuz etkileyebilir. Bu nedenle kaynak yöntemi, kaynak sarf malzemeleri ve uygulama şartları tankın tasarımına ve kullanılan malzemeye uygun şekilde belirlenmelidir. Kaynakçı yeterliliği ve üretim prosedürleri de imalat kalitesinin önemli parçalarıdır.

Kaynak sonrası uygulanabilecek kontroller, bağlantıların bütünlüğünün değerlendirilmesine yardımcı olur. Gerektiğinde görsel muayene, yüzey kontrolleri veya uygun tahribatsız muayene yöntemleri kullanılabilir. Basınçlı tank imalatı sırasında kaynak bölgelerinin kontrol edilmesi, üretim sürecindeki olası kusurların erken tespit edilmesini sağlar. Böylece tank devreye alınmadan önce gerekli kalite kontrollerinin gerçekleştirilmesi mümkün olur.

Basınçlı Tank İmalatında Nozul ve Bağlantılar Nasıl Konumlandırılır?

Basınçlı tanklarda dolum, boşaltım, proses bağlantıları, basınç ölçümü ve diğer yardımcı ekipmanlar için nozullar kullanılabilir. Nozulların gövde üzerinde açıldığı bölgelerde lokal gerilmeler oluşabileceğinden bağlantıların konumu ve geometrisi tasarım açısından önem taşır. Gereksiz sayıda bağlantı oluşturmak yerine prosesin gerçekten ihtiyaç duyduğu noktaların belirlenmesi daha uygun bir konstrüksiyon sağlayabilir. Nozul çapı ve bağlantı tipi de tesis boru hattıyla uyumlu olmalıdır.

Tankın üst, alt veya yan bölümünde bulunan bağlantıların yerleşimi proses akışına göre belirlenebilir. Basınç göstergeleri ve güvenlik ekipmanlarının kolay kontrol edilebilecek konumlarda bulunması işletme açısından avantaj sağlayabilir. Bakım sırasında sökülmesi gereken ekipmanlar için de yeterli erişim alanı bırakılması gerekir. Böylece basınçlı tank yalnızca basınca dayanıklı bir gövde olarak değil, tesisin diğer ekipmanlarıyla uyumlu çalışan bir proses bileşeni olarak tasarlanır.

Basınçlı Tank İmalatında Güvenlik Ekipmanları Nasıl Değerlendirilir?

Basınç altında çalışan tanklarda basıncın kontrol altında tutulması için uygun güvenlik ekipmanlarının kullanılması gerekir. Basınç göstergeleri, emniyet ekipmanları ve prosesin gerektirdiği kontrol elemanları tankın çalışma şartlarına göre belirlenebilir. Bu ekipmanların kapasitesi ve bağlantıları tankın tasarım koşullarıyla uyumlu olmalıdır. Güvenlik ekipmanlarının tanktan bağımsız düşünülmesi, sistemin bütünsel güvenlik yaklaşımını zayıflatabilir.

Tankın çalışma basıncının kontrol edilebilmesi, işletme sırasında oluşabilecek anormal durumların erken fark edilmesine yardımcı olur. Emniyet sistemleri ise ilgili teknik gereklilikler doğrultusunda belirlenmelidir. Basınçlı tankın kullanım amacı, akışkanın özellikleri ve çalışma sıcaklığı bu ekipmanların seçiminde etkili olabilir. Bu nedenle güvenlik bileşenleri imalat ve tasarım sürecinin sonuna bırakılmamalı, proje başlangıcında değerlendirilmelidir.

Basınçlı Tank İmalatında Isıtma ve Soğutma Nasıl Uygulanır?

Bazı basınçlı tanklarda depolanan veya işlenen ürünün belirli sıcaklık değerinde tutulması gerekebilir. Bu durumda tank içerisine veya dış yüzeyine uygun bir ısı transfer sistemi entegre edilebilir. Ceket veya serpantin kullanılarak sıcak su, buhar, kızgın yağ ya da başka bir ısı taşıyıcı akışkan üzerinden ısıtma yapılabilir. Soğutma uygulamalarında ise soğuk su veya uygun bir soğutma akışkanı kullanılabilir.

Isıtma ve soğutma sisteminin kapasitesi, ürünün başlangıç sıcaklığı, hedef sıcaklık, ürün miktarı ve proses süresi gibi verilere göre belirlenir. Tank gövdesinin basınç altında çalışması nedeniyle ısı transfer elemanlarının bağlantıları da uygun şekilde tasarlanmalıdır. Termal genleşme, farklı malzemelerin kullanımından kaynaklanabilecek gerilmeler ve bakım erişimi dikkate alınabilir. Böylece basınçlı tank, ürünün yalnızca basınç altında tutulduğu değil, aynı zamanda kontrollü sıcaklık şartlarında işlendiği bir ekipmana dönüşebilir.

Basınçlı Tank İmalatında Test ve Kontrol Süreçleri Neden Önemlidir?

Basınçlı tanklarda üretim tamamlandıktan sonra gerçekleştirilen kontroller, ekipmanın tasarım şartlarına uygunluğunun değerlendirilmesine yardımcı olur. Gövde ve kaynak bölgeleri başta olmak üzere tankın farklı bölümleri üretim sırasında ve sonrasında kontrol edilebilir. Uygulanacak test ve muayene yöntemleri tankın tasarımına, çalışma basıncına, malzemesine ve ilgili teknik gerekliliklere göre belirlenmelidir.

Basınç testleri, tankın belirlenen şartlar altında sızdırmazlık ve dayanım durumunun kontrol edilmesine yönelik önemli uygulamalardan biridir. Bunun yanında kaynak bölgelerinde uygun tahribatsız muayene yöntemleri değerlendirilebilir. Ölçüsel kontroller ve bağlantıların uygunluğu da devreye alma öncesinde incelenmelidir. Bu süreçler, basınçlı tankın işletmeye alınmadan önce teknik açıdan değerlendirilmesine katkı sağlar.

Basınçlı Tank İmalatında Hangi Endüstriyel Uygulamalar Değerlendirilir?

Basınçlı tanklar, belirli bir basınç altında akışkanların tutulması veya proses içerisinde kullanılması gereken farklı endüstriyel tesislerde değerlendirilebilir. Enerji, kimya, gıda, ilaç ve çeşitli üretim tesislerinde prosesin ihtiyaçlarına göre farklı hacim ve konstrüksiyona sahip tanklar kullanılabilir. Kullanılacak akışkanın fiziksel ve kimyasal özellikleri, tank tasarımını doğrudan etkiler. Bu nedenle aynı kapasitedeki iki basınçlı tankın malzeme veya bağlantı yapısı birbirinden farklı olabilir.

Enerji sistemlerinde sıcak su veya farklı proses akışkanlarının tutulması için basınçlı ekipmanlara ihtiyaç duyulabilir. Kimyasal proseslerde ise korozyon dayanımı ve malzeme uyumluluğu daha fazla önem kazanabilir. Üretim tesislerinde basınçlı tanklar belirli bir prosesin parçası olarak diğer ekipmanlarla birlikte çalışabilir. Kullanım alanının net olarak belirlenmesi, imalat öncesinde doğru tasarım parametrelerinin oluşturulmasını kolaylaştırır.

Basınçlı Tank İmalatında 8 Temel Teknik Veri Neden Birlikte Değerlendirilir?

Basınçlı tank tasarımında yalnızca tank hacminin bilinmesi yeterli değildir. Basınç, sıcaklık, akışkan özellikleri ve mekanik tasarım kriterleri birlikte değerlendirilmelidir. Eksik teknik veriyle yapılan hesaplamalar, tankın gerçek işletme şartlarına uygun olmayan bir konstrüksiyona sahip olmasına neden olabilir.

Basınçlı tank imalatında temel olarak şu veriler dikkate alınır:

• Tankın toplam ve çalışma kapasitesi.
• Tasarım ve çalışma basıncı.
• Tasarım ve çalışma sıcaklığı.
• Depolanacak veya işlenecek akışkanın türü.
• Akışkanın yoğunluğu ve kimyasal özellikleri.
• Malzeme ve korozyon koşulları.
• Giriş, çıkış ve proses bağlantıları.
• Tankın kurulacağı alan ve montaj koşulları.

Bu veriler üzerinden tank geometrisi, et kalınlığı, bombe yapısı, nozul yerleşimi ve malzeme seçimi değerlendirilebilir. Isıtma veya soğutma ihtiyacı varsa ısı transfer sisteminin kapasitesi de tasarıma dahil edilir. Teknik verilerin başlangıçta netleştirilmesi, üretim sırasında ortaya çıkabilecek değişikliklerin azaltılmasına yardımcı olur.

Üçgen Enerji Sistemleri Basınçlı Tank İmalatında Nasıl Çözümler Sunar?

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel ekipman ve ısı transfer sistemleri alanında üretim faaliyetleri gerçekleştirmektedir. Firmanın ürün grupları arasında serpantin, ekonomizer, borulu eşanjör, plakalı eşanjör ve farklı enerji geri kazanım ekipmanları bulunmaktadır. Bu üretim tecrübesi, basınçlı ekipmanlarda ihtiyaç duyulan mekanik tasarım ve ısı transfer çözümlerinin birlikte değerlendirilmesine olanak sağlayabilir.

Basınçlı tank imalatında kapasite, tasarım basıncı, sıcaklık, akışkan özellikleri, malzeme ve bağlantı detayları proje özelinde ele alınabilir. Tankın ısıtılması veya soğutulması gerekiyorsa uygun serpantin veya ceket sistemi de tasarım içerisinde değerlendirilebilir. Mevcut bir üretim hattına kurulacak ekipmanlarda tesis bağlantıları ve montaj alanı dikkate alınarak uygun konstrüksiyon oluşturulabilir. Böylece basınçlı tankın yalnızca gövde yapısı değil, proses içerisindeki çalışma koşulları da üretim sürecine dahil edilir.

Basınçlı Tank İmalatında Doğru Tasarım Nasıl Belirlenir?

Doğru basınçlı tank, belirli bir hacmi ve basıncı karşılayan standart bir ekipmandan daha fazlasıdır. Tankın çalışma koşulları, malzeme dayanımı, et kalınlığı, kaynak bağlantıları, nozul yerleşimi ve güvenlik ekipmanları bir bütün olarak değerlendirilmelidir. Basınç ve sıcaklık değişimleri, korozyon ihtimali ve bakım koşulları da tasarım sürecine dahil edilmelidir. Böylece ekipmanın gerçek işletme şartlarında daha kontrollü çalışması hedeflenir.

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilecek basınçlı tank imalatı çalışmalarında tank kapasitesi, çalışma koşulları ve proses gereksinimleri üzerinden uygun tasarımın oluşturulması mümkündür. İmalat öncesinde akışkan türü, basınç, sıcaklık, kapasite ve bağlantı bilgileri ne kadar net belirlenirse teknik değerlendirme de o kadar sağlıklı yapılabilir. Prosesiniz için basınçlı tank ihtiyacını belirlerken kullanım amacı ve çalışma şartlarının birlikte değerlendirilmesi, uygun ekipmanın oluşturulması için temel adımdır.
