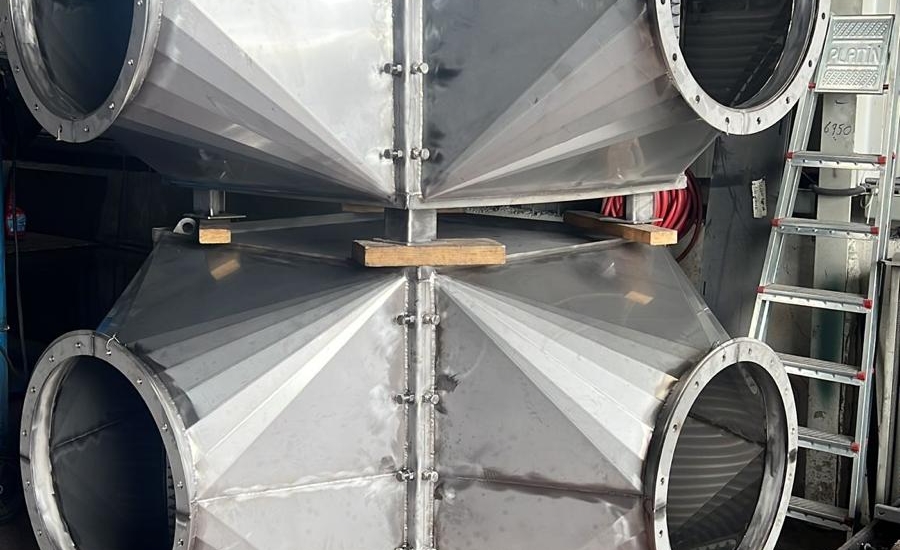

Havadan Havaya Isı Geri Kazanım Sistemi ve Reküperatörler

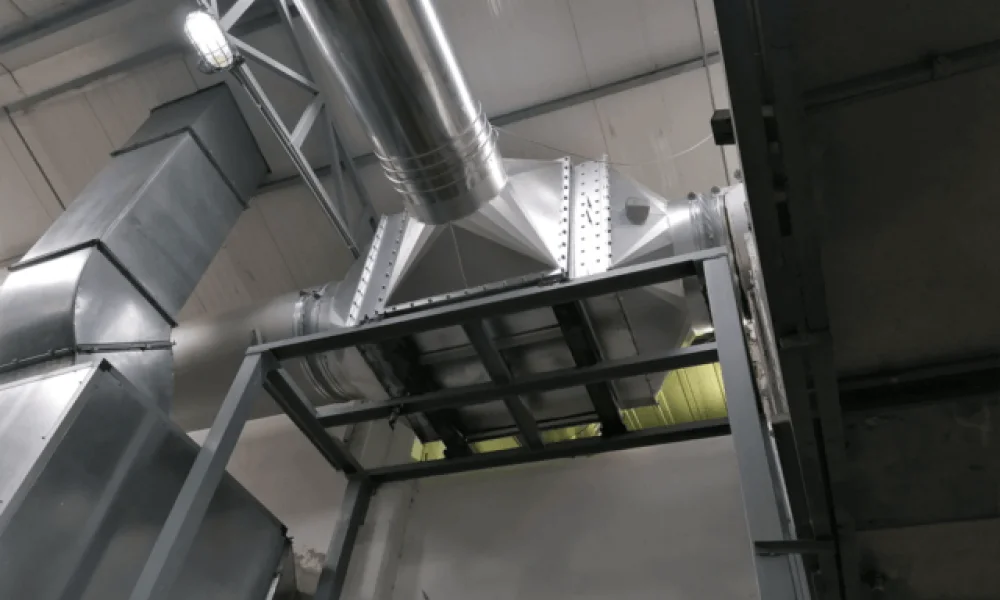

Havadan havaya ısı geri kazanım sistemi, bir yapıdan veya endüstriyel prosesten uzaklaştırılan havanın taşıdığı kullanılabilir termal enerjinin başka bir hava akımına aktarılmasını sağlayan ısı transfer çözümüdür. Bu sistemlerde egzoz havası ile taze hava doğrudan birbirine karıştırılmadan bir ısı değiştirici üzerinden geçirilir. Böylece kış aylarında dışarıdan alınan soğuk havanın önceden ısıtılması, yaz döneminde ise sıcak havanın ön soğutulması mümkün olabilir. Özellikle sürekli taze hava ihtiyacı bulunan yapılarda ve sıcak hava üreten endüstriyel proseslerde havadan havaya ısı geri kazanım uygulamaları enerji kullanımının daha kontrollü hale getirilmesine yardımcı olur.

Bu sistemlerin temelinde reküperatör bulunur. Plakalı reküperatörler daha çok kontrollü hava şartlandırma uygulamalarında değerlendirilirken, borulu reküperatörler yüksek sıcaklıklı ve daha zorlu endüstriyel proseslere uygun şekilde tasarlanabilir. Uygun sistemin belirlenmesinde hava debisi, sıcaklık farkı, nem, basınç kaybı, çalışma sıcaklığı ve montaj koşulları birlikte ele alınmalıdır.

Havadan Havaya Isı Geri Kazanım Sistemi Nasıl Çalışır?

Sistemin çalışma mantığında iki ayrı hava akımı bulunur. Bir taraftan dış ortamdan alınan taze hava sisteme girerken diğer taraftan bina veya proses içerisinden çıkan egzoz havası uzaklaştırılır. Her iki hava akımı, reküperatörün birbirinden ayrılmış kanallarından geçerken aradaki yüzey üzerinden enerji aktarımı gerçekleşir.

Kış şartlarında sıcak egzoz havası, sahip olduğu enerjinin bir bölümünü soğuk dış havaya aktarabilir. Böylece ısıtma sisteminin dışarıdan alınan havayı istenen sıcaklığa ulaştırmak için harcayacağı enerji miktarı azaltılabilir. Yaz koşullarında ise daha düşük sıcaklıktaki egzoz havasının taze hava tarafını ön soğutmaya yardımcı olması mümkündür. Sistemin gerçek performansı, hava miktarı ve iki akım arasındaki sıcaklık farkı başta olmak üzere birçok parametreye bağlıdır.

Havadan Havaya Isı Geri Kazanımın Sağladığı Avantajlar

Havadan havaya geri kazanım uygulamalarının en önemli özelliği, dışarı atılacak havadaki kullanılabilir enerjinin yeniden değerlendirilmesine imkan vermesidir. Bu sayede taze hava şartlandırma sisteminin yükü düşürülebilir. Özellikle yüksek hava debisiyle çalışan tesislerde geri kazanım potansiyeli daha ayrıntılı şekilde incelenebilir.

Sistemin diğer önemli katkısı sürekli havalandırma ihtiyacı bulunan alanlarda enerji kaybını azaltırken taze hava alışverişinin devam etmesini desteklemesidir. Uygun tasarım sayesinde ısıtma ve soğutma ekipmanlarının çalışma yükü değiştirilebilir. Bunun yanında işletme giderlerinin kontrol edilmesi ve enerji kullanımının daha verimli hale getirilmesi açısından da değerlendirilebilir.

Plakalı Reküperatör Nedir?

Plakalı reküperatör, sıcak ve soğuk hava akımlarının farklı kanallardan ilerlemesini sağlayan metal plakaların oluşturduğu ısı transfer ekipmanıdır. İki hava akımı plakaların karşılıklı yüzeylerinde hareket eder ve termal enerji bu yüzey üzerinden bir taraftan diğerine aktarılır. Akışların ayrı tutulması, özellikle hava kalitesinin önemli olduğu uygulamalarda avantaj sağlayabilir.

Plakalı yapı, sınırlı bir hacim içerisinde geniş bir transfer yüzeyi oluşturabilmesi nedeniyle ticari yapılar ve kontrollü havalandırma sistemlerinde tercih edilebilir. Plakaların geometrisi, kanal aralıkları ve malzeme özellikleri hava debisine ve çalışma koşullarına göre belirlenir. Tasarım sırasında fanların karşılaşacağı basınç kaybı da hesaba katılmalıdır.

Borulu Reküperatör Nedir?

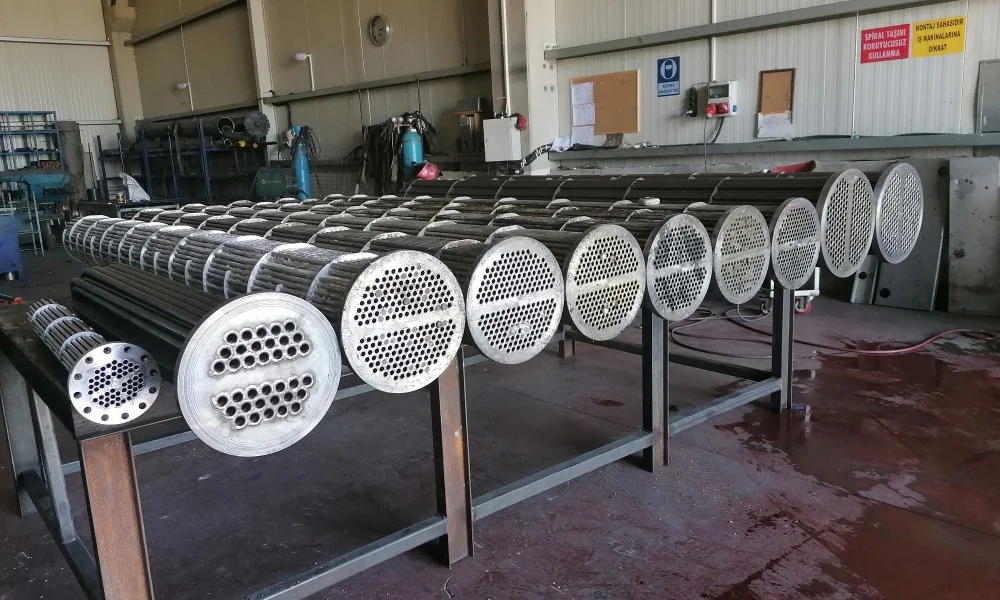

Borulu reküperatör, sıcak ve soğuk hava akımlarının boruların farklı taraflarında hareket ettiği, yüksek sıcaklıktaki gazların enerjisinin diğer hava akımına aktarılması için kullanılan ısı değiştirici yapıdır. Boruların dış yüzeyi ve iç akış yolu, enerji transferinin gerçekleştiği temel bölümü oluşturur.

Bu yapı özellikle yüksek sıcaklıklı fırın, kurutma, ısıl işlem ve çeşitli üretim proseslerinde değerlendirilebilir. Boru malzemesi; çalışma sıcaklığı, gazın kimyasal özellikleri ve ortam şartlarına göre belirlenebilir. Paslanmaz çelik, karbon çelik ve uygulamaya uygun farklı malzeme seçenekleri proje gereksinimlerine göre incelenebilir.

Plakalı ve Borulu Reküperatör Arasındaki Farklar

Plakalı ve borulu reküperatörler aynı temel amaca hizmet etse de çalışma ortamları ve konstrüksiyonları farklıdır. Plakalı modeller genellikle daha kontrollü hava akışlarının ve kompakt yapının önemli olduğu uygulamalarda değerlendirilirken borulu modeller yüksek sıcaklıklı endüstriyel proseslerde daha uygun bir seçenek oluşturabilir.

Plakalı sistemlerde metal plakaların oluşturduğu kanallar kullanılır. Borulu yapıda ise enerji aktarımı boru yüzeylerinden gerçekleştirilir. Seçim sırasında yalnızca transfer kapasitesine değil, çalışma sıcaklığına, egzoz havasının temizliğine, basınç kaybına, bakım şartlarına ve montaj alanına da bakılmalıdır. Her iki sistem için de doğru sonuç, uygulamanın gerçek çalışma verileri üzerinden yapılan mühendislik hesabıyla elde edilir.

Reküperatörlerin Kullanım Alanları

Reküperatör kullanım alanları, sıcak veya soğuk hava akımlarının sürekli oluştuğu yapılara ve proseslere kadar uzanır. Ofisler, oteller, eğitim yapıları, sağlık tesisleri ve alışveriş merkezleri gibi ticari yapılarda havalandırma havasının şartlandırılması için plakalı çözümler değerlendirilebilir.

Endüstriyel tarafta ise fırınlar, kurutma makineleri, tekstil hatları, kağıt üretim tesisleri, gıda prosesleri, metal işleme tesisleri, seramik uygulamaları ve yüksek sıcaklıklı üretim hatları için borulu reküperatörler kullanılabilir. Hangi modelin uygun olduğuna karar verirken egzoz havasının sıcaklığı ve içeriği kadar prosesin sürekliliği de dikkate alınmalıdır.

Havadan Havaya Isı Geri Kazanım Sisteminde Dikkat Edilmesi Gerekenler

Bir sistemin verimli çalışması yalnızca yüksek ısı transfer yüzeyine sahip bir reküperatör seçmekle sağlanamaz. Hava debilerinin birbirine uygun olması, fanların sağlayabileceği basınç seviyelerinin doğru hesaplanması ve kanalların uygun şekilde boyutlandırılması gerekir.

Ayrıca egzoz havasının nem, toz, yağ veya farklı partiküller içermesi ekipman seçimini etkileyebilir. Yoğuşma ihtimali bulunan uygulamalarda drenaj yapısının düşünülmesi gerekebilir. Yüksek sıcaklıklı proseslerde ise termal genleşme, malzeme dayanımı ve bakım erişimi önceden planlanmalıdır.

Havadan Havaya Isı Geri Kazanım Cihazı Seçiminde 7 Teknik Kriter

Doğru reküperatörün belirlenebilmesi için yalnızca cihazın kapasitesine bakmak yeterli değildir. Aşağıdaki teknik verilerin birlikte incelenmesi gerekir:

Hava debileri: Taze ve egzoz hava miktarları belirlenmelidir.
Sıcaklık değerleri: Her iki hava akımının giriş koşulları ile hedef çıkış değerleri hesaplanmalıdır.
Çalışma sıcaklığı: Özellikle endüstriyel proseslerde maksimum sıcaklık belirlenmelidir.
Basınç kaybı: Fan kapasitesi ile uyumlu bir hava direnci hedeflenmelidir.
Nem ve yoğuşma: Havanın nem içeriği ve yoğuşma ihtimali değerlendirilmelidir.
Hava kalitesi: Toz, partikül veya kimyasal bileşenlerin ekipmana etkisi incelenmelidir.
Montaj alanı: Kanal bağlantıları ve servis erişimi için gerekli fiziksel alan belirlenmelidir.

Bu veriler üzerinden plakalı veya borulu reküperatörün uygunluğu değerlendirilebilir ve ihtiyaç duyulan yüzey alanı hesaplanabilir.

Reküperatör İmalatı ve Projelendirme

Reküperatör imalatı, kullanılacağı ortamın sıcaklık, debi ve mekanik şartlarının belirlenmesiyle başlayan bir üretim sürecidir. Plakalı modellerde plaka geometrisi ve kanal aralıkları, borulu modellerde ise boru çapları, sayıları, uzunlukları ve malzemeleri uygulamaya göre oluşturulur. Bağlantı ağızları, gövde ölçüleri ve bakım için gerekli erişim noktaları da proje aşamasında belirlenir.

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel tesisler ve hava şartlandırma sistemleri için plakalı reküperatör ve borulu reküperatör imalatı gerçekleştirmektedir. Hava debileri, sıcaklıklar, basınç kayıpları, proses koşulları ve montaj alanı incelenerek uygulamaya uygun yapı belirlenebilir. Böylece yeni bir tesis için tasarlanacak reküperatörden mevcut bir hatta uyarlanacak özel ölçülü ısı geri kazanım ekipmanına kadar farklı çözümler geliştirilebilir.
