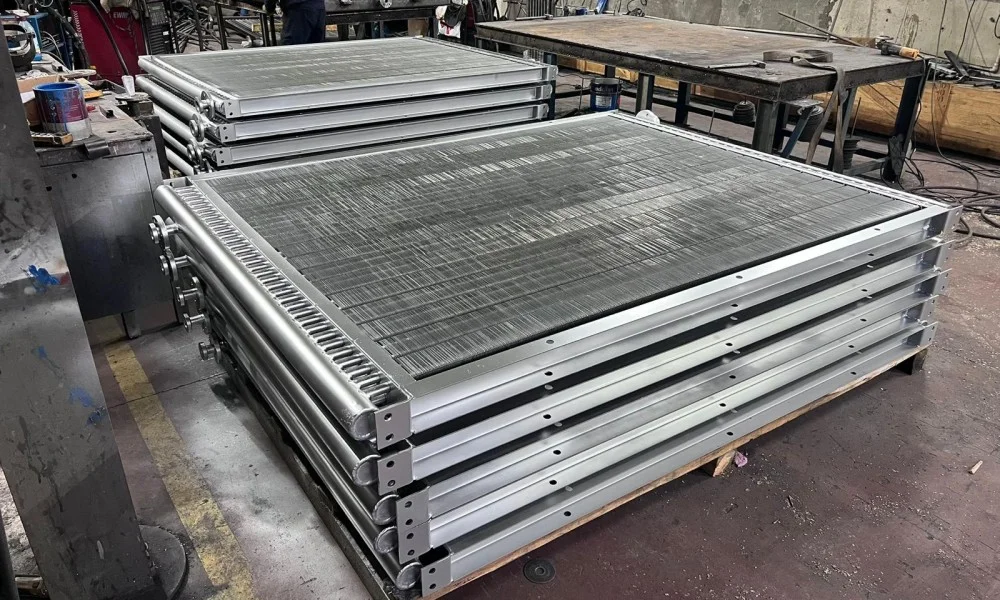

Kanatlı Eşanjör İmalatı: Tanımı, Çalışma Prensibi, Avantajları ve Uygulama Alanları

Kanatlı eşanjör imalatı, özellikle hava ile akışkan arasında ısı transferinin gerçekleştirildiği sistemlerde kullanılan, genişletilmiş yüzeyli ısı transfer ekipmanlarının projelendirilmesi ve üretilmesi sürecidir. Kanatlı eşanjörlerde boru yüzeyine eklenen metal kanatlar, hava ile temas eden alanı artırarak ısı transferinin daha etkin gerçekleşmesine yardımcı olur. Bu yapı; hava ısıtma, hava soğutma, yağ soğutma, proses gazlarının sıcaklık kontrolü ve enerji geri kazanımı gibi farklı uygulamalarda değerlendirilebilir. Eşanjörün kapasitesi; akışkan türü, debi, sıcaklık, basınç ve hava koşullarına göre belirlenir. Kanatlı eşanjör imalatı, bu nedenle yalnızca boru ve kanatların bir araya getirilmesinden ibaret olmayıp termal, mekanik ve akışkan özelliklerin birlikte değerlendirildiği bir üretim sürecidir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı endüstriyel proseslerin ihtiyaçlarına yönelik kanatlı boru ve eşanjör çözümleri üretmektedir.

Kanatlı Eşanjör Nedir ve Hangi Amaçla Kullanılır?

Kanatlı eşanjör, boruların dış yüzeyine eklenen kanatlar sayesinde ısı transfer yüzeyi genişletilmiş bir eşanjör türüdür. Boruların içerisinden sıcak veya soğuk bir akışkan geçirilirken dış tarafta bulunan hava, boru ve kanat yüzeyleriyle temas eder. Böylece iki ortam arasında sıcaklık farkından kaynaklanan enerji transferi gerçekleşir. Kanatların temel görevi, özellikle hava tarafındaki düşük ısı transferini telafi etmek için daha geniş bir yüzey oluşturmaktır.

Bu yapı, su veya yağ gibi sıvılarla havanın birbirine temas etmeden enerji alışverişi yapmasını mümkün kılar. Kullanılacak kanatlı eşanjörün ölçüleri, boru düzeni ve yüzey yapısı prosesin gereksinimlerine göre belirlenebilir. Yüksek sıcaklık, düşük sıcaklık veya farklı basınç koşullarında çalışan uygulamalar için farklı malzeme ve geometriler değerlendirilebilir. Böylece aynı temel prensip üzerinden farklı endüstriyel ihtiyaçlara yönelik ürünler geliştirilebilir.

Kanatlı Eşanjör Çalışma Prensibi Nasıl Gerçekleşir?

Kanatlı eşanjörün çalışma prensibinde temel enerji kaynağı iki akışkan arasındaki sıcaklık farkıdır. Boru içerisinde hareket eden akışkan, sahip olduğu ısıyı boru cidarına aktarır. Borunun dış yüzeyine bağlı kanatlar bu enerjinin daha geniş bir yüzey üzerinden havaya aktarılmasına yardımcı olur. Fan kullanılması durumunda hava kontrollü biçimde kanatlı yüzeyden geçirilir ve ısı transfer süreci hızlandırılır.

Örneğin sıcak suyun soğutulması gereken bir sistemde sıcak su boruların içerisinden geçerken dış taraftaki hava daha düşük sıcaklıktadır. Enerji sıcak sudan boru yüzeyine, ardından kanatlara ve son olarak havaya aktarılır. Su çıkış noktasına ulaştığında başlangıç sıcaklığına göre daha düşük bir değere sahip olur. Ters yönde çalıştırılan bir sistemde ise sıcak hava üretmek amacıyla boru içerisindeki sıcak akışkanın enerjisinden yararlanılabilir.

Kanatlı Eşanjör İmalatında Kanat Yapısı Neden Önemlidir?

Kanatlı eşanjörün performansını etkileyen temel unsurlardan biri kanat yapısıdır. Kanat yüksekliği, kalınlığı, aralığı ve malzemesi toplam ısı transfer alanını belirler. Daha geniş yüzey alanı hava ile temas eden bölgeyi artırırken, kanatların hava geçişine oluşturduğu direnç de dikkate alınmalıdır. Bu nedenle kanat sayısını artırmak her durumda daha yüksek sistem verimliliği anlamına gelmez.

Çalışma ortamında toz veya partikül bulunuyorsa kanat aralığının temizlenebilir olması önem kazanır. Temiz hava ile çalışan sistemlerde ise daha sık kanat düzenleri farklı bir tasarım seçeneği oluşturabilir. Kanat geometrisi belirlenirken fan kapasitesi ve izin verilen hava tarafı basınç kaybı da hesaba katılır. Böylece yüzey alanı ile hava akışı arasında daha dengeli bir tasarım oluşturulabilir.

Kanatlı Eşanjör İmalatında Hangi Boru ve Kanat Malzemeleri Kullanılır?

Malzeme seçimi, kanatlı eşanjörün maruz kalacağı sıcaklık, basınç, akışkan özellikleri ve çevresel koşullar üzerinden yapılır. Borularda karbon çeliği, paslanmaz çelik veya uygulamaya uygun farklı metal seçenekleri değerlendirilebilir. Kanatlarda ise alüminyum, çelik veya farklı alaşımlar kullanılabilir. Özellikle yüksek sıcaklıklı proseslerde malzemenin mekanik dayanımı önem kazanırken, korozif ortamlarda kimyasal dayanım daha belirleyici hale gelir.

Boru ve kanat malzemelerinin birbiriyle uyumlu olması da önemlidir. Farklı metallerin kullanıldığı yapılarda uzun süreli çalışma sırasında oluşabilecek korozyon etkileri değerlendirilmelidir. Kanat ile boru arasındaki temasın ısı transferini destekleyecek şekilde oluşturulması gerekir. Bu nedenle kanatlı eşanjör imalatı sırasında malzeme seçimi, yalnızca maliyet üzerinden değil, ürünün kullanım koşulları üzerinden yapılmalıdır.

Kanatlı Eşanjör İmalatında Kapasite Nasıl Belirlenir?

Kanatlı eşanjör kapasitesinin hesaplanabilmesi için öncelikle ısı transfer edilmesi gereken enerji miktarı belirlenir. Sıcak akışkanın debisi, özgül ısısı ve giriş-çıkış sıcaklıkları bu hesabın temel verilerindendir. Hava tarafında ise hava debisi, giriş sıcaklığı ve hedeflenen çıkış sıcaklığı değerlendirilir. Bu veriler kullanılarak gerekli ısı transfer yüzeyi hakkında hesaplama yapılabilir.

Kapasite hesabında basınç kayıpları da göz önünde bulundurulmalıdır. Boru içerisindeki akışkanın karşılaştığı direnç pompa veya sirkülasyon sistemini etkilerken, hava tarafındaki direnç fanın enerji ihtiyacını değiştirebilir. Bu nedenle yalnızca yüksek kapasite hedeflemek yerine sistemin toplam çalışma koşullarına uygun bir tasarım yapılmalıdır. Eşanjör yüzey alanı, boru devreleri ve kanat geometrisi bu hesaplamalara göre şekillendirilebilir.

Kanatlı Eşanjör İmalatının Avantajları Nelerdir?

Kanatlı eşanjörler, özellikle hava ile yapılan ısı transferinde genişletilmiş yüzeyleri sayesinde önemli tasarım avantajları sunar. Boru dışına eklenen kanatlar, aynı fiziksel alan içerisinde daha fazla ısı transfer yüzeyi oluşturulmasına yardımcı olur. Bu durum ekipmanın kompakt ölçülerde tasarlanabilmesini sağlayabilir. Farklı akışkan ve hava koşullarına göre ürünün geometrisi değiştirilebilir.

Kanatlı eşanjörlerin öne çıkan avantajları arasında şunlar bulunur:

• Hava tarafındaki ısı transfer yüzeyini artırır.
• Kompakt eşanjör tasarımlarına olanak sağlar.
• Farklı akışkanlarla çalışabilecek şekilde üretilebilir.
• Hava ısıtma ve soğutma uygulamalarında kullanılabilir.
• Yağ ve proses akışkanlarının soğutulmasına uygun çözümler sunabilir.
• Farklı boru ve kanat malzemeleriyle tasarlanabilir.
• Projeye özel ölçü ve bağlantı seçenekleri oluşturulabilir.

Bu avantajların verimli şekilde kullanılabilmesi için eşanjörün gerçek çalışma koşullarına göre boyutlandırılması gerekir. Özellikle hava debisi ve ortam sıcaklığı, kanatlı yüzeyin performansını doğrudan etkileyebilir.

Kanatlı Eşanjörler Hangi Endüstriyel Uygulamalarda Kullanılır?

Kanatlı eşanjörler, hava ile ısı transferinin gerektiği birçok endüstriyel sistemde kullanılabilir. Hava ısıtma ve soğutma sistemleri, proses ekipmanları ve enerji geri kazanım uygulamaları bu kullanım alanlarının başında gelir. Motor ve jeneratör soğutma sistemlerinde de kanatlı yüzeylerden yararlanılabilir. Uygulamanın niteliğine göre eşanjörün boru ve kanat yapısı yeniden belirlenebilir.

Başlıca kullanım alanları arasında şunlar yer alabilir:

• Klima santralleri
• Endüstriyel hava ısıtma sistemleri
• Hava soğutucu sistemleri
• Jeneratör ve motor soğutma uygulamaları
• Yağ soğutma sistemleri
• Doğal gaz sıcaklık kontrolü
• Proses gazı soğutma uygulamaları
• Çeşitli kurutma sistemleri
• Enerji geri kazanım uygulamaları
• Endüstriyel ısıtma ve soğutma hatları

Her uygulamanın sıcaklık, debi ve basınç değerleri farklı olduğu için aynı kanatlı eşanjör tasarımının tüm tesislerde kullanılması uygun olmayabilir. Özel üretim ihtiyacı özellikle mevcut sisteme sonradan dahil edilecek ekipmanlarda daha fazla ortaya çıkabilir.

Kanatlı Eşanjör İmalatında Hava Debisi ve Basınç Kaybı Neden Hesaplanır?

Kanatlı yüzeyin yüksek ısı transfer alanı oluşturması kadar hava akışının doğru yönetilmesi de önemlidir. Fanın sağladığı hava, eşanjör yüzeyinin tamamına mümkün olduğunca dengeli şekilde ulaşmalıdır. Kanatlar arasındaki geçiş alanının daralması hava tarafındaki basınç kaybını yükseltebilir. Fanın yeterli kapasiteye sahip olmaması durumunda ise eşanjör yüzeyinden gereken miktarda hava geçirilemeyebilir.

Bu nedenle eşanjör tasarımında hava debisi ve basınç kaybı birlikte değerlendirilir. Kanat aralığı, yüzey yoğunluğu ve eşanjör kalınlığı bu iki parametreyi doğrudan etkileyebilir. Fan gücünün gereğinden fazla artırılması da işletme enerji tüketimini yükseltebilir. Uygun tasarım, ısı transfer kapasitesi ile fan enerji ihtiyacı arasında dengeli bir çalışma noktası oluşturmayı amaçlar.

Kanatlı Eşanjörlerde Bakım ve Temizlik Nasıl Yapılır?

Kanatlı eşanjörlerin hava tarafındaki yüzeyleri çalışma ortamında bulunan toz ve partiküllerden etkilenebilir. Kirlenme arttıkça hava geçiş alanı daralabilir ve eşanjörün ısı transfer performansı düşebilir. Özellikle üretim tesisleri ve tozlu çalışma ortamlarında düzenli yüzey temizliği önem taşır. Temizlik yöntemi kanatların yapısına zarar vermeyecek şekilde belirlenmelidir.

Bakım sırasında kanatların eğilip eğilmediği kontrol edilmelidir. Deforme olan kanatlar hava dağılımını değiştirebilir ve etkin yüzey alanını azaltabilir. Boru tarafında ise akışkanın özelliklerine bağlı olarak tortu, korozyon veya kaçak kontrolleri yapılabilir. Fan, bağlantılar ve kolektörler de bakım programına dahil edilerek sistemin genel çalışma durumu takip edilebilir.

Kanatlı Eşanjör İmalatında Tasarım İçin Hangi Veriler Gereklidir?

Projeye özel kanatlı eşanjör tasarlanırken ürünün kullanılacağı sistem hakkında yeterli teknik bilgiye ihtiyaç duyulur. Yalnızca eşanjörün dış ölçülerinin bilinmesi çoğu durumda kapasite hesabı için yeterli değildir. Özellikle yeni bir ürün üretilecekse sıcak ve soğuk tarafın bütün çalışma koşulları belirlenmelidir.

Tasarım için gerekli başlıca veriler şunlardır:

• Isı transfer kapasitesi
• Akışkan cinsi
• Akışkan debisi
• Giriş ve çıkış sıcaklıkları
• Çalışma basıncı
• Tasarım basıncı
• Hava debisi
• Ortam sıcaklığı
• İzin verilen basınç kaybı
• Montaj alanı
• Boru ve bağlantı ölçüleri

Bu veriler üzerinden uygun boru çapı, devre sayısı, kanat aralığı ve yüzey alanı belirlenebilir. Akışkanın kimyasal özellikleri malzeme seçiminde dikkate alınırken ortam şartları kanat yapısını etkileyebilir. Böylece ürün, yalnızca teorik kapasiteye değil, gerçek işletme koşullarına göre tasarlanabilir.

Kanatlı Eşanjör İmalatında Üçgen Enerji Hangi Çözümleri Sunar?

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., eşanjör, serpantin, ekonomizer ve radyatör gibi ısı transfer ekipmanlarının üretimindeki tecrübesiyle farklı endüstriyel uygulamalara yönelik çözümler geliştirmektedir. Kanatlı eşanjör üretiminde boru çapı, kanat yapısı, yüzey alanı ve bağlantı özellikleri kullanılacağı prosesin ihtiyaçlarına göre değerlendirilebilir. Hava ısıtma, hava soğutma, yağ soğutma veya proses akışkanlarının sıcaklık kontrolü gibi farklı uygulamalar için uygun tasarım parametreleri belirlenebilir.

Mevcut bir sisteme yeni eşanjör eklenecekse eski ekipmanın ölçüleri, bağlantıları ve çalışma değerleri tasarım sürecine dahil edilebilir. Yeni projelerde ise fan, hava kanalı ve eşanjörün birlikte değerlendirilmesi daha dengeli bir sistem oluşturulmasına yardımcı olur. Kanatlı eşanjör imalatı, bu yaklaşım sayesinde standart ölçülü bir ekipman üretiminin ötesine geçerek tesisin termal ve mekanik gereksinimlerine göre şekillendirilebilir.

Kanatlı Eşanjör Seçiminde Nelere Dikkat Edilmelidir?

Kanatlı eşanjör seçiminde öncelikle aktarılması gereken ısı miktarı belirlenmelidir. Ardından akışkanın cinsi, debisi, sıcaklığı ve basıncı değerlendirilir. Hava tarafında ise ortam sıcaklığı, hava debisi ve izin verilen basınç kaybı dikkate alınmalıdır. Montaj alanının ölçüleri de eşanjörün fiziksel boyutlarını sınırlandırabilir.

Doğru ürün seçiminde yalnızca katalog kapasitesine bakmak yerine gerçek çalışma koşulları üzerinden hesaplama yapılması daha sağlıklı sonuç verir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilen kanatlı eşanjör imalatı, proje verilerine göre farklı ölçü, malzeme ve yüzey seçenekleriyle planlanabilir. Böylece eşanjörün kullanılacağı sistemle termal performans, bağlantı ve montaj açısından uyumlu olması hedeflenir.
