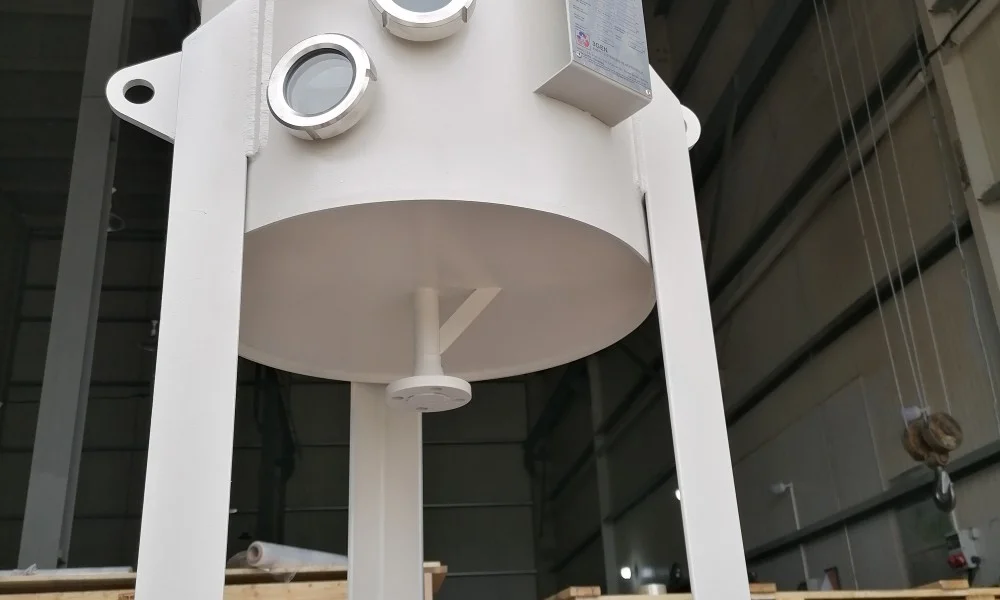

Reaktör İmalatı

Reaktör imalatında birkaç milimetrelik bir tasarım hatası, üretim sırasında yalnızca ölçü problemi yaratmaz; basınç, sıcaklık, karıştırma ve kimyasal reaksiyon koşullarının tamamını etkileyebilir. Bu nedenle reaktör imalatı, standart bir tank üretiminden farklı olarak prosesin çalışma şartlarını merkeze alan mühendislik çalışması gerektirir. Reaktörler; kimyasal reaksiyonların kontrollü biçimde gerçekleştirilmesi, hammaddelerin belirli sıcaklıklarda işlenmesi ve farklı bileşenlerin karıştırılması gibi görevlerde kullanılır. Tank gövdesinin malzemesi, çalışma basıncı, sıcaklık aralığı, karıştırıcı tipi ve ısıtma-soğutma sistemi ürünün yapısını belirleyen başlıca unsurlardır. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., proses ihtiyaçlarına göre farklı hacim, malzeme ve donanım özelliklerine sahip reaktör çözümleri üzerinde çalışmaktadır.

Reaktör İmalatı Nedir ve Hangi Prosesler İçin Yapılır?

Reaktör, içerisinde kontrollü bir kimyasal veya fiziksel prosesin gerçekleştirildiği özel tasarımlı ekipmandır. Üretilecek ürünün yapısına göre sıvı, katı veya gaz fazındaki maddeler aynı gövde içerisinde işlenebilir. Reaksiyon sırasında sıcaklığın yükseltilmesi, düşürülmesi veya sabit tutulması gerekiyorsa gövdeye ısı transfer ceketi ya da serpantin gibi yardımcı yapılar eklenebilir. Karıştırma ihtiyacı bulunan uygulamalarda ise motor, redüktör, mil ve kanatlardan oluşan bir karıştırma mekanizması kullanılır.

Reaktör imalatı bu nedenle yalnızca silindirik bir gövdenin hazırlanmasından ibaret değildir. Ürünün hangi hammaddelerle çalışacağı, prosesin hangi sıcaklıkta gerçekleşeceği ve ekipmanın atmosferik mi yoksa basınç altında mı çalışacağı önceden belirlenmelidir. Kimyasal yapısı agresif olan akışkanlarda malzeme seçimi daha hassas hale gelir. Üretim çizimi hazırlanırken bağlantı ağızları, menholler, drenaj noktaları, sensör girişleri ve güvenlik ekipmanlarının konumu da değerlendirilir.

Reaktör İmalatında Gövde Malzemesi Nasıl Belirlenir?

Reaktör gövdesinde kullanılacak malzeme, proses içerisindeki maddelerin özellikleriyle doğrudan ilişkilidir. Paslanmaz çelik, karbon çeliği ve farklı alaşımlar; sıcaklık, basınç ve kimyasal dayanım ihtiyaçlarına göre değerlendirilebilir. Özellikle asidik, alkali veya korozif bileşenlerin bulunduğu proseslerde malzemenin kimyasal dayanımı göz ardı edilemez. Yanlış malzeme seçimi, yüzey bozulmasına ve ekipmanın kullanım ömrünün kısalmasına neden olabilir.

Paslanmaz çelik tercih edilen uygulamalarda da kalite sınıfının proses şartlarına uygun olması gerekir. Gıda, ilaç ve kimya sektörlerinde yüzey temizliği ve ürünle temas eden bölümlerin yapısı ayrıca önem taşır. Kaynak bölgelerinin düzgün işlenmesi, iç yüzeylerde ürün kalıntısı bırakabilecek düzensizliklerin azaltılmasına yardımcı olur. Reaktör imalatında malzeme seçimi yapılırken yalnızca ilk satın alma maliyeti değil, ekipmanın uzun süreli çalışma koşulları da hesaba katılmalıdır.

Reaktör İmalatında Basınç ve Sıcaklık Hesabı Neden Önemlidir?

Bir reaktörün atmosferik basınçta mı, vakum altında mı veya pozitif basınçla mı çalışacağı gövde tasarımını değiştirir. Basınç yükseldikçe gövdenin maruz kaldığı mekanik yükler artar ve tasarım buna göre yapılmalıdır. Sıcaklık da malzemenin mekanik davranışını ve prosesin güvenli şekilde yürütülmesini etkileyen temel değişkenlerden biridir. Bu nedenle tasarım aşamasında yalnızca normal çalışma değerleri değil, öngörülen tasarım şartları da değerlendirilir.

Isıtma ve soğutma sırasında metal gövdede genleşme ve büzülme meydana gelebilir. Tekrarlanan sıcaklık değişimleri kaynak bölgeleri ve bağlantı noktaları üzerinde ilave gerilim oluşturabilir. Basınçlı çalışan ekipmanlarda uygun hesapların yanında ilgili teknik mevzuat ve standartların gerekleri de dikkate alınmalıdır. Reaktör imalatının teknik çizim aşamasında çalışma basıncı, tasarım basıncı, çalışma sıcaklığı ve tasarım sıcaklığı birbirinden ayrı şekilde tanımlanmalıdır.

Reaktör İmalatında Karıştırıcı Sistemi Nasıl Seçilir?

Karıştırıcı, reaktör içerisinde bulunan malzemelerin homojen biçimde hareket ettirilmesini sağlayan temel ekipmanlardan biridir. Seçilecek karıştırıcı tipi, sıvının viskozitesi, tank geometrisi, çalışma hacmi ve istenen karıştırma etkisine göre değişir. Düşük viskoziteli sıvılar ile yoğun veya yüksek viskoziteli ürünlerin aynı karıştırıcıyla işlenmesi beklenmez. Bu nedenle motor gücü ve pervane geometrisi proses verileri üzerinden belirlenmelidir.

Karıştırıcının yalnızca dönmesi yeterli değildir; tank içerisinde istenen akış biçimini oluşturması gerekir. Bazı proseslerde dikey hareket, bazı uygulamalarda radyal dolaşım veya güçlü kesme etkisi istenebilir. Şaft uzunluğu, kanat çapı, dönüş hızı ve motor gücü bu davranışı belirler. Reaktör imalatı sırasında karıştırıcı bağlantısının gövde üzerindeki konumu da dikkate alınarak mekanik titreşimlerin sınırlandırılması hedeflenir.

Reaktörlerde Isıtma ve Soğutma Sistemi Nasıl Çalışır?

Kimyasal reaksiyonların önemli bir bölümü belirli bir sıcaklık aralığında gerçekleştirilir. Reaksiyonun başlaması için ısı verilmesi gerekebileceği gibi, işlem sırasında açığa çıkan enerjinin uzaklaştırılması da gerekebilir. Bu amaçla reaktör gövdesine ceket, yarım boru veya serpantin tipi ısı transfer elemanları uygulanabilir. İçerideki ürün ile ısıtma veya soğutma akışkanı arasında kontrollü enerji alışverişi sağlanır.

Isıtma tarafında sıcak su, kızgın su, buhar veya farklı bir termal akışkan kullanılabilir. Soğutma için ise soğuk su, glikol bazlı akışkanlar veya prosese uygun başka soğutma ortamları değerlendirilebilir. Seçim yapılırken yalnızca hedef sıcaklık değil, sıcaklık değişiminin ne kadar sürede gerçekleşmesi gerektiği de hesaplanmalıdır. Reaktörün yüzey alanı, ısı transfer katsayısı ve proses akışkanının özellikleri birlikte incelenerek uygun ısıtma-soğutma yapısı belirlenebilir.

Reaktör İmalatında Hangi Teknik Detaylar Belirlenmelidir?

Özel üretim bir reaktörde ölçülerin doğru belirlenmesi, ekipmanın mevcut prosese uyumunu doğrudan etkiler. Hacim, çalışma seviyesi ve toplam gövde ölçülerinin yanında bağlantıların yerleşimi de üretim çizimine aktarılmalıdır. Özellikle mevcut bir üretim hattına kurulacak reaktörlerde boru bağlantıları ve ekipmanlar arasındaki mesafeler önceden kontrol edilmelidir. Bu bilgiler üretim sırasında sonradan değişiklik yapılmasının önüne geçebilir.

Teknik çalışma öncesinde aşağıdaki bilgilerin hazırlanması tasarım sürecini kolaylaştırır:

• Toplam tank hacmi
• Çalışma hacmi
• Proses akışkanının türü
• Çalışma sıcaklığı
• Tasarım sıcaklığı
• Çalışma basıncı
• Karıştırma ihtiyacı
• Isıtma veya soğutma yöntemi
• Giriş ve çıkış bağlantılarının ölçüleri
• Kurulum alanının maksimum ölçüleri

Bu veriler reaktörün mekanik ve termal yapısının oluşturulmasına yardımcı olur. Prosesin köpürme, çökelme veya yüksek viskozite gibi özel davranışları varsa bunlar da tasarım ekibine aktarılmalıdır. Karıştırıcı seçimi, ısı transfer sistemi ve gövde geometrisi aynı teknik çerçevede değerlendirilir. Böylece üretilecek ekipman yalnızca hacim açısından değil, prosesin gerçek çalışma biçimi açısından da uygun hale getirilebilir.

Reaktör İmalatında Kaynak Kalitesi ve Yüzey İşleme Neden Önemlidir?

Reaktör gövdesinin farklı parçaları kaynaklı birleşimlerle bir araya getirildiğinde kaynak bölgelerinin kalitesi ekipmanın mekanik bütünlüğü açısından önem taşır. Gövde, kapak, nozullar, kolektörler ve diğer bağlantı parçaları üzerinde yapılan kaynakların proses şartlarına uygun olması gerekir. Basınçlı ekipmanlarda kaynak prosedürleri ve kontrol yöntemleri tasarım gereklilikleriyle birlikte değerlendirilmelidir. Kaynak sonrası yapılacak kontroller, üretim kalitesinin doğrulanmasına yardımcı olur.

Ürünle doğrudan temas eden iç yüzeylerde yüzey kalitesi ayrıca önem kazanabilir. Gıda veya kimyasal proseslerde pürüzlü bölgeler ürün birikimine ve temizlik işlemlerinin zorlaşmasına neden olabilir. Gerektiğinde kaynak dikişleri taşlama, polisaj veya uygun yüzey işlemleriyle düzenlenebilir. Reaktör imalatında dış yüzey kadar iç yüzeyin de prosesin hijyen, temizlik ve bakım şartlarına uygun olması gerekir.

Reaktör İmalatında Güvenlik İçin Hangi Ekipmanlar Kullanılır?

Reaktörün çalışma koşullarına bağlı olarak çeşitli ölçüm ve güvenlik elemanları sisteme dahil edilebilir. Sıcaklık sensörleri, basınç göstergeleri, seviye ölçüm ekipmanları ve uygun bağlantı elemanları prosesin izlenmesine yardımcı olur. Basınçlı uygulamalarda emniyet ekipmanlarının seçimi özellikle önem kazanır. Kullanılacak ekipmanın türü, prosesin riskleri ve tasarım şartları dikkate alınarak belirlenmelidir.

Bazı kimyasal proseslerde taşma, aşırı sıcaklık veya aşırı basınç gibi durumların kontrol edilmesi gerekir. Reaktör kapağındaki bağlantıların sayısı ve konumu bu yardımcı ekipmanların yerleşimine göre tasarlanabilir. Drenaj hattının uygun konumlandırılması, bakım ve temizlik işlemlerini kolaylaştırır. Havalandırma veya gaz tahliye ihtiyacı bulunan uygulamalarda ilgili nozulların kapasitesi de proses koşullarına göre değerlendirilmelidir.

Reaktör İmalatında 7 Tasarım Kriteri Nasıl Birlikte Değerlendirilir?

Bir reaktörün teknik açıdan uygunluğu yalnızca tank hacmiyle ölçülemez. Ürünün proses sırasında karşılaşacağı bütün yüklerin aynı tasarım içinde değerlendirilmesi gerekir. Bu yaklaşım, üretim öncesinde olası uyumsuzlukların fark edilmesine yardımcı olur.

Reaktör tasarımında öne çıkan başlıca kriterler şunlardır:

• Proses hacmi ve dolum oranı
• Çalışma ve tasarım basıncı
• Çalışma ve tasarım sıcaklığı
• Akışkanın kimyasal özellikleri
• Karıştırıcı kapasitesi ve dönüş hızı
• Isıtma veya soğutma kapasitesi
• Malzeme ve yüzey özellikleri

Bu kriterlerin her biri diğerini etkileyebilir. Örneğin yüksek viskoziteli bir ürün için karıştırıcı gücü artarken motor ve mil tasarımı da değişebilir. Yüksek sıcaklıkta çalışan bir sistemde ise gövde malzemesi ve ısı transfer yüzeyi yeniden değerlendirilir. Prosesin tamamı birlikte ele alındığında daha dengeli bir reaktör yapısı oluşturulabilir.

Reaktör İmalatında Endüstriyel Veriler Neden Proje Özelinde Değerlendirilmelidir?

Reaktörlerin farklı sektörlerde kullanılması, tek bir standart tasarımın bütün proseslere uygulanmasını mümkün kılmaz. Kimya sektöründe kimyasal dayanım ön plana çıkarken gıda proseslerinde temizlik ve yüzey kalitesi daha belirleyici olabilir. Kozmetik, ilaç, boya, reçine ve benzeri üretimlerde ise viskozite, karıştırma şekli ve sıcaklık kontrolü farklı ihtiyaçlar doğurabilir. Bu nedenle sektörel bir ortalama değer üzerinden reaktör ölçüsü belirlemek teknik açıdan sağlıklı değildir.

Güvenilir bir tasarım için gerçek proses verilerinin kullanılması gerekir. Özellikle kapasite, sıcaklık, basınç ve karıştırma bilgileri doğrudan üretim hattından alınmalıdır. Evrensel bir “reaktör kapasitesi” veya bütün uygulamalar için geçerli tek bir verim oranı bulunmadığından, proje hesabında varsayımsal oranlar kullanmak yerine gerçek işletme verileri tercih edilmelidir. Bu yaklaşım, reaktör imalatında ölçülebilir teknik gereksinimlere dayanan bir ürün ortaya çıkarır.

Üçgen Enerji Sistemleri Reaktör İmalatında Hangi Çözümleri Sunar?

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., ısı transfer ekipmanları ve endüstriyel proses sistemleri alanındaki üretim deneyimini özel tank ve reaktör uygulamalarına aktarabilir. Reaktörün hacmi, gövde malzemesi, çalışma koşulları ve yardımcı ekipmanları proje ihtiyaçlarına göre ele alınabilir. Karıştırma, ısıtma ve soğutma gereksinimleri ürün tasarımının bir parçası olarak değerlendirilebilir.

Özellikle ısı kontrollü proseslerde reaktör gövdesi ile ısı transfer sistemi arasındaki uyum önem taşır. Ceket veya serpantin yapısının yüzey alanı, kullanılacak termal akışkan ve hedef sıcaklık değişimi üzerinden belirlenebilir. Karıştırıcı bağlantıları, sensör ağızları, menhol, drenaj ve proses bağlantıları da ekipmanın kurulacağı hatta göre konumlandırılabilir. Böylece reaktör imalatı, yalnızca tank gövdesinin üretilmesi olarak değil, prosesin ihtiyaç duyduğu mekanik ve termal özelliklerin tek ekipmanda birleştirilmesi şeklinde ele alınır.

Reaktör İmalatında Projeye Özel Tasarım Neden Daha Doğru Bir Yaklaşımdır?

Bir reaktörün aynı hacme sahip olması, aynı teknik özelliklere sahip olduğu anlamına gelmez. İki farklı üretim hattında 1.000 litrelik reaktör ihtiyacı bulunsa bile karıştırıcı gücü, ısı transfer yüzeyi, gövde malzemesi ve çalışma basıncı tamamen farklı olabilir. Bu fark, reaktörün içindeki ürünün viskozitesinden reaksiyon sıcaklığına kadar birçok değişkenden kaynaklanır. Dolayısıyla yalnızca kapasiteye bakarak hazır bir ürün seçmek bazı proseslerde yetersiz kalabilir.

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilecek reaktör projelerinde proses bilgileri üzerinden teknik çözüm oluşturulabilir. Kullanılacak akışkanın özellikleri, çalışma sıcaklığı, basınç değeri, karıştırma ihtiyacı ve ısıtma-soğutma koşulları tasarımın temelini oluşturur. Mevcut bir hatta kurulacak ekipmanlarda bağlantı ölçüleri ve montaj alanı da plana dahil edilir. İhtiyaca göre şekillendirilen bu yaklaşım, reaktörün üretim hattındaki diğer ekipmanlarla daha uyumlu çalışmasına yardımcı olur.
