Endüstriyel proseslerde tankın yalnızca sıvı veya akışkan depolaması yeterli değildir; ürünün belirli bir sıcaklıkta tutulması, kontrollü şekilde ısıtılması ya da proses boyunca sıcaklık kaybının sınırlandırılması gerekebilir. Serpantinli tank imalatı, tank gövdesi ile ısı transfer ekipmanını tek bir proses çözümünde bir araya getirerek bu ihtiyaca cevap verir. Yanlış serpantin geometrisi, yetersiz ısı transfer yüzeyi veya proses koşullarına uygun olmayan malzeme seçimi ise tankın beklenen performansa ulaşmasını zorlaştırabilir. Bu nedenle serpantinli tank üretiminde tank hacmi kadar ısı transfer hesabı, akışkan özellikleri ve çalışma sıcaklıkları da belirleyici olur. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., enerji ve ısı transferi ekipmanları alanındaki üretim yaklaşımıyla farklı proses ihtiyaçlarına yönelik mühendislik çözümleri geliştirmektedir.
Serpantinli tank imalatı, tank içerisine veya uygun tasarımda tank yüzeyine yerleştirilen boru tipi ısı transfer elemanı sayesinde tank içindeki akışkanın kontrollü biçimde ısıtılmasını ya da soğutulmasını sağlayan özel tank üretim sürecidir. Serpantin içerisinde sıcak su, kızgın su, buhar, termal yağ veya prosese uygun başka bir ısı taşıyıcı akışkan dolaştırılabilir. Böylece tank içindeki ürün ile serpantin içerisindeki akışkan arasında kontrollü bir ısı alışverişi meydana gelir. Tasarım sırasında tankın çalışma hacmi, ürün yoğunluğu, viskozitesi, hedef sıcaklığı ve ısıtma süresi birlikte değerlendirilir.
Üretim planının ilk aşamasında prosesin ihtiyaçları belirlenir ve buna göre tankın geometrisi oluşturulur. Serpantinin boru çapı, boru uzunluğu, dönüş yapısı ve toplam ısı transfer yüzeyi bu tasarımın önemli parçalarıdır. Ürünün tank içerisinde hareket biçimi de dikkate alınır; çünkü yalnızca yüksek bir serpantin yüzeyi oluşturmak, her proses için homojen sıcaklık dağılımını garanti etmez.
Bir tankın ısıtma kapasitesi, serpantin ile ürün arasında gerçekleşen ısı transferinin verimliliğiyle doğrudan ilişkilidir. Serpantin yüzeyi büyüdükçe teorik olarak daha fazla ısı transferi mümkün hale gelir, ancak yüzey alanının tek başına değerlendirilmesi yeterli değildir. Isı taşıyıcı akışkanın sıcaklığı, debisi, boru malzemesi, ürünün ısıl özellikleri ve tank içerisindeki sirkülasyon da performansı etkiler. Bu nedenle serpantinli tank imalatı sırasında ısı transfer hesabı proses koşullarına göre yapılmalıdır.
Özellikle yüksek viskoziteli ürünlerde doğal konveksiyon sınırlı kalabilir ve tank içerisinde sıcaklık farklılıkları oluşabilir. Bu tür uygulamalarda serpantin konumu, karıştırıcı kullanımı ve ısı transfer yüzeyinin dağılımı birlikte değerlendirilir. Gıda, kimya veya proses endüstrilerinde ürünün yanmasını, lokal aşırı ısınmasını ya da istenmeyen sıcaklık değişimlerini önlemek için tasarımın prosesle uyumlu olması gerekir.
Serpantin tasarımı tankın kullanım amacına göre değişebilir. Tank içerisindeki ısı transfer elemanının yerleşimi, bakım gereksinimleri ve ürünle temas koşulları dikkate alınarak farklı geometriler uygulanabilir. Borunun helisel biçimde sarılması, belirli bölgelere yerleştirilmesi veya tank geometrisine göre özel dönüşler oluşturulması mümkündür. Buradaki temel amaç, gerekli ısı transfer yüzeyini tank içerisinde kullanılabilir alanı verimli değerlendirerek oluşturmaktır.
Serpantinli tank imalatında tercih edilen yapı belirlenirken şu teknik unsurlar birlikte incelenir:
Bu parametrelerin birlikte değerlendirilmesi, yalnızca tankın üretilebilir olmasını değil, proses sırasında beklenen ısı transfer performansına ulaşmasını da destekler.
Malzeme seçimi, serpantinli tank imalatının uzun süreli çalışma performansını belirleyen temel konulardan biridir. Tank içerisinde bulunan ürünün kimyasal yapısı, çalışma sıcaklığı ve serpantin içerisinden geçirilen akışkanın özellikleri malzeme tercihinde dikkate alınır. Paslanmaz çelik, belirli gıda ve kimya uygulamalarında tercih edilebilirken farklı proseslerde karbon çeliği veya prosese uygun başka malzemeler gündeme gelebilir.
Malzeme seçimi yalnızca korozyon dayanımı üzerinden yapılmamalıdır. Borunun mekanik dayanımı, sıcaklık altında davranışı, kaynaklanabilirliği ve ürünle temas şartları da değerlendirilmelidir. Özellikle proses sıcaklığının yükseldiği uygulamalarda boru bağlantılarının ve kaynak bölgelerinin çalışma koşullarına uygun tasarlanması gerekir. Üçgen Enerji Sistemleri, eşanjör ve serpantin üretimi konusundaki mühendislik deneyimini tank uygulamalarındaki ısı transfer gereksinimleriyle birlikte ele alarak projeye uygun çözümler geliştirebilir.
Serpantinli tanklar, sıcaklık kontrolünün prosesin bir parçası olduğu çok sayıda endüstriyel uygulamada kullanılabilir. Bir tankın yalnızca depolama amacıyla değil, aynı zamanda kontrollü ısıtma veya soğutma amacıyla kullanılması gerektiğinde serpantin sistemi pratik bir çözüm oluşturur. Özellikle ürünün belirli bir sıcaklık aralığında tutulmasının gerektiği proseslerde bu yapı tercih edilebilir.
Kullanım alanları prosesin özelliklerine göre değişmekle birlikte gıda üretimi, kimyasal prosesler, ilaç sanayisi, enerji uygulamaları ve çeşitli endüstriyel üretim hatlarını kapsayabilir. Sıvı ürünlerin ısıtılması, viskoz malzemelerin akışkanlığının korunması, üretim sırasında sıcaklığın sabit tutulması veya kontrollü soğutma yapılması gibi farklı amaçlar için tank-serpantin kombinasyonu değerlendirilebilir. Uygulamanın gerektirdiği hijyen, basınç ve sıcaklık koşulları ise tank tasarımının ayrılmaz parçalarıdır.
Tank kapasitesi belirlenirken yalnızca toplam litre hacmine bakmak yeterli değildir. Tankın çalışma hacmi ile birlikte ürünün tank içerisinde ne kadar süre tutulacağı, ısıtma veya soğutma işleminin hangi sürede tamamlanması gerektiği ve kullanılacak ısı taşıyıcının kapasitesi de hesaplamaya dahil edilir. Aynı hacme sahip iki tank, farklı ürünler ve proses koşulları nedeniyle birbirinden tamamen farklı serpantin yüzeylerine ihtiyaç duyabilir.
Boyutlandırma aşamasında tank çapı, gövde yüksekliği ve serpantin yerleşimi birlikte değerlendirilir. Serpantinin tank tabanına, yan yüzeylerine veya farklı bölgelere göre konumlandırılması ürünün sıcaklık dağılımını değiştirebilir. Karıştırıcılı sistemlerde ise serpantin ile karıştırıcı arasındaki mesafe, akışın yönü ve mekanik ekipmanların çalışma alanı dikkate alınmalıdır. Bu yaklaşım, tankın gerçek proses koşullarında daha dengeli çalışmasına yardımcı olur.
Serpantin içerisine gönderilecek ısı taşıyıcı akışkan, prosesin gerektirdiği sıcaklık seviyesine göre belirlenir. Buhar, yüksek ısı transfer kapasitesi nedeniyle uygun proseslerde tercih edilebilir ve yoğuşma sırasında ortaya çıkan ısıdan yararlanılabilir. Sıcak veya kızgın su sistemleri ise belirli sıcaklık aralıklarında daha kontrollü bir ısıtma yöntemi sağlayabilir.
Termal yağ kullanılan uygulamalarda daha yüksek sıcaklıklara ihtiyaç duyulan prosesler gündeme gelebilir. Ancak her üç yöntemde de serpantin borusunun tasarım basıncı, sıcaklık dayanımı ve bağlantı elemanları taşıyıcı akışkanın çalışma koşullarına uygun seçilmelidir. Isıtma sisteminin kapasitesi ile serpantin yüzeyinin birbirini karşılamadığı projelerde enerji kaybı, uzun ısıtma süresi veya dengesiz sıcaklık dağılımı gibi işletme sorunları ortaya çıkabilir.
Serpantinli tank üretiminde kaynak kalitesi yalnızca mekanik dayanım açısından değil, sistemin sızdırmazlığı açısından da kritik bir konudur. Tank gövdesi ile serpantin arasındaki bağlantılar, ısı taşıyıcı akışkanın basıncı ve çalışma sıcaklığı dikkate alınarak tasarlanmalıdır. Boru dönüşleri ve bağlantı noktaları, üretim sırasında kontrol edilmesi gereken bölgeler arasında yer alır.
Üretim sonrasında uygulanacak kontroller tankın kullanım koşullarına göre belirlenebilir. Basınç testi, sızdırmazlık kontrolü ve görsel kaynak incelemeleri prosesin güvenilirliğini destekleyen uygulamalardır. Ürünün doğrudan tank içerisine temas ettiği hijyenik proseslerde yüzey kalitesi, kaynakların temizlenebilirliği ve ölü bölgelerin mümkün olduğunca azaltılması da tasarımın önemli parçalarıdır.
Bir ısı transfer ekipmanının performansını yalnızca kullanılan malzeme veya üretim tekniği belirlemez; doğru mühendislik hesabı, üretim kabiliyeti ve proses gereksinimlerinin birlikte değerlendirilmesi gerekir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. 1999'dan bu yana enerji ve ısı transferi ekipmanları alanında faaliyet gösteren bir üretici olarak serpantin, eşanjör ve enerji geri kazanım çözümleri konusunda deneyim sunmaktadır. Firmanın Çerkezköy Organize Sanayi Bölgesi'ndeki 10.000 m²'lik üretim alanı, farklı ölçeklerdeki endüstriyel ekipmanların üretim süreçlerinin yürütülmesine olanak sağlayan önemli bir altyapı unsurudur.
Serpantinli tank imalatında bu üretim yaklaşımı, tankın tek başına değerlendirilmesi yerine ısı transfer sisteminin bütün olarak ele alınmasını sağlar. Proses sıcaklığı, akışkan özellikleri, serpantin yüzeyi ve enerji kaynağı aynı mühendislik çerçevesinde incelendiğinde daha doğru bir ekipman ortaya çıkar. ISO 9001:2015 kalite yönetim sistemi yaklaşımı da üretim süreçlerinde kalite kontrolünün sistematik biçimde yürütülmesine yönelik kurumsal bir çerçeve sunmaktadır.
Doğru serpantinli tank seçimi, hazır bir hacim belirlemekten çok daha kapsamlı bir mühendislik çalışmasıdır. Tankın kapasitesi kadar ürünün özellikleri, çalışma sıcaklığı, ısıtma süresi ve ısı taşıyıcı akışkanın şartları da tasarımın başlangıç verilerini oluşturur. Bu nedenle üreticiye yalnızca tank hacmini iletmek yerine prosesin tamamını açıklamak daha sağlıklı sonuç verir.
Üçgen Enerji Sistemleri ile yürütülecek bir projede tank kapasitesi, hedef sıcaklık, ürün özellikleri, ısıtma veya soğutma amacı, kullanılacak enerji kaynağı ve çalışma koşulları birlikte değerlendirilerek uygun serpantin yapısı oluşturulabilir. Böylece tankın üretim ölçülerinden serpantin yüzeyine, malzeme seçiminden bağlantı detaylarına kadar teknik gereksinimler aynı proje kapsamında ele alınır. Serpantinli tank imalatı için doğru tasarım verilerini başlangıçta belirlemek, üretim sonrasında ortaya çıkabilecek kapasite ve performans sorunlarının önüne geçmek açısından değer taşır.

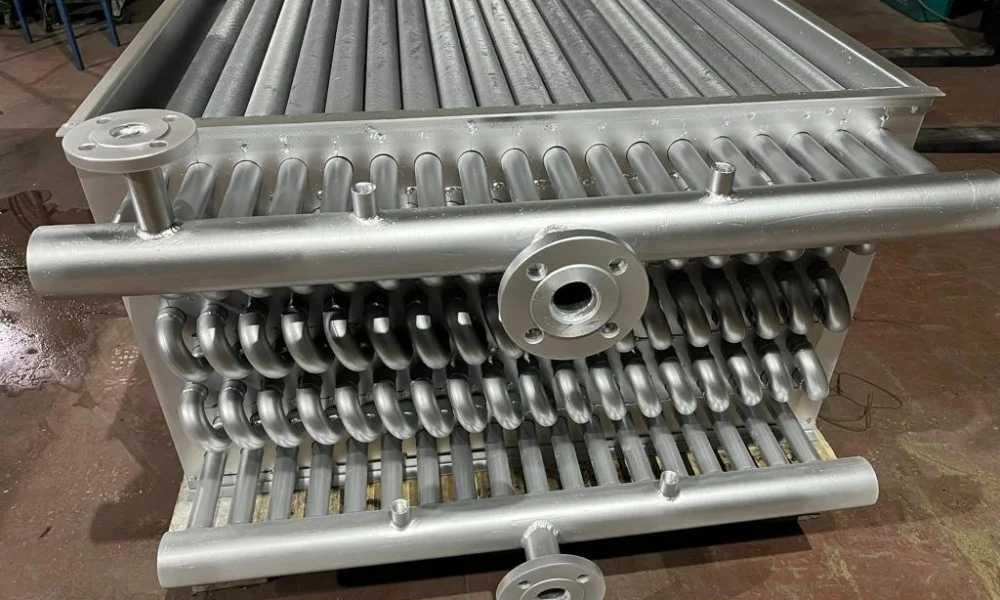

Buhar, yağ ve sıcak su üretimi için ekonomizerler, kazan veya proses çıkışında oluşan sıcak gazların taşıdığı enerjiyi değerlendirerek farklı ısıtma sistemlerinde yeniden kullanılmasına yönelik tasarlanan ısı geri kazanım ekipmanlarıdır.
