Endüstriyel üretim süreçlerinde farklı sıvıların, akışkanların veya proses bileşenlerinin homojen şekilde bir araya getirilmesi için karıştırma tanklarından yararlanılır. Karıştırma tankı imalatı, tankın yalnızca belirli bir hacimde üretilmesinden ibaret değildir; karıştırılacak ürünün özellikleri, çalışma sıcaklığı, viskozitesi, yoğunluğu, tank kapasitesi ve karıştırma ihtiyacı birlikte değerlendirilerek uygun konstrüksiyonun oluşturulmasını gerektirir. Tank geometrisi, karıştırıcı tipi, motor gücü ve bağlantı noktaları doğrudan proses şartlarına göre belirlenmelidir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel ekipman ve ısı transfer sistemleri alanındaki üretim tecrübesiyle farklı proses ihtiyaçlarına yönelik tank ve ekipman çözümleri geliştirmektedir.
Karıştırma tankı imalatında ilk aşama, tankın kullanılacağı prosesin teknik gereksinimlerinin belirlenmesidir. Tank içerisinde karıştırılacak ürünün sıvı veya yoğun yapıda olması, karıştırma hızını ve kullanılacak ekipmanları doğrudan etkiler. Ürünün viskozitesi yükseldikçe karıştırma için gereken mekanik güç değişebilir. Bu nedenle tank hacmi tek başına üretim kriteri olarak değerlendirilmemelidir.
Çalışma sıcaklığı ve basıncı da tank konstrüksiyonunun belirlenmesinde önemli rol oynar. Atmosferik çalışan bir tank ile basınç altında çalışan bir tankın gövde ve bağlantı yapısı aynı olmayabilir. Tankın dolum, boşaltım, temizlik ve bakım ihtiyaçları da tasarım sürecine dahil edilmelidir. Böylece imal edilen ekipmanın üretim hattındaki kullanım koşullarına daha uygun olması sağlanabilir.
Karıştırma tankının kapasitesi, proses içerisinde tek seferde işlenecek ürün miktarı ve üretim çevriminin gereksinimleri dikkate alınarak belirlenir. Tankın toplam hacmi ile kullanılabilir çalışma hacmi aynı olmayabilir. Karıştırma sırasında ürünün hareket edebilmesi ve taşma riskinin azaltılması için tank içerisinde belirli bir çalışma alanı bırakılması gerekebilir. Bu nedenle kapasite hesabında yalnızca tankın dış ölçülerine bakılması yeterli değildir.
Üretim sürecinin sürekli veya kesikli olması da kapasite seçiminde etkili olur. Sürekli proseslerde tankın giriş ve çıkış debileri dikkate alınırken kesikli üretimde parti büyüklüğü ve karıştırma süresi ön plana çıkar. Ürünün tank içerisinde kalma süresi de gerekli hacmin belirlenmesine yardımcı olur. Doğru kapasite seçimi, tankın gereksiz büyük veya proses için yetersiz olmasının önüne geçebilir.
Karıştırıcı, tank içerisinde bulunan ürünün hareket ettirilmesini ve mümkün olduğunca homojen hale getirilmesini sağlayan temel bileşendir. Ancak her ürün için aynı karıştırıcı tipi uygun değildir. Düşük viskoziteli sıvılar ile yoğun ve yüksek viskoziteli ürünlerin karıştırma davranışları farklıdır. Bu nedenle karıştırıcı seçimi ürün özellikleri ve tank geometrisiyle birlikte değerlendirilmelidir.
Karıştırıcının çapı, dönüş hızı ve motor gücü tank içerisindeki akış yapısını belirleyen önemli parametrelerdir. Uygun olmayan bir karıştırıcı seçildiğinde tankın belirli bölgelerinde ölü alanlar oluşabilir ve ürün yeterince homojen hale gelmeyebilir. Gereğinden yüksek karıştırma hızı ise üründe köpürme veya istenmeyen mekanik etkiler oluşturabilir. Bu nedenle karıştırma performansı ile enerji tüketimi arasında uygun bir denge kurulması gerekir.
Karıştırıcıyı hareket ettiren motor ve redüktör sistemi, tank içerisindeki ürünün özelliklerine göre boyutlandırılmalıdır. Özellikle yüksek viskoziteli ürünlerde karıştırıcının dönmesi için daha yüksek tork gerekebilir. Motor gücünün belirlenmesinde tank kapasitesi kadar ürün yoğunluğu, viskozitesi, karıştırıcı geometrisi ve çalışma devri de dikkate alınır. Redüktör seçimi ise motorun dönüş hızının proses için uygun seviyeye indirilmesine yardımcı olur.
Motor ve redüktör sisteminin sürekli çalışma koşullarına uygun olması da önemlidir. Üretim hattında uzun süre çalışan karıştırma tanklarında motorun termal yükü ve mekanik çalışma şartları değerlendirilmelidir. Karıştırıcının ihtiyaç duyduğu torkun doğru hesaplanması, sistemin gereksiz enerji tüketmesini veya yetersiz güç nedeniyle performans kaybı yaşamasını önleyebilir. Bu nedenle tahrik sistemi tanktan bağımsız bir ekipman olarak değil, tankın çalışma sisteminin bir parçası olarak tasarlanmalıdır.
Tankın çapı, yüksekliği, taban yapısı ve iç geometrisi ürünün hareket biçimini doğrudan etkiler. Çok yüksek veya çok geniş tanklarda tek bir karıştırıcının oluşturduğu akış bütün hacme yeterince ulaşmayabilir. Tank geometrisi ile karıştırıcı arasındaki uyumsuzluk, homojenliğin istenen seviyeye ulaşmasını zorlaştırabilir. Bu nedenle tank ölçüleri belirlenirken karıştırıcının oluşturacağı akışın da hesaplanması gerekir.
Silindirik tanklar farklı endüstriyel uygulamalarda yaygın şekilde kullanılabilir. Ancak ürün özelliklerine göre konik veya farklı taban geometrileri de değerlendirilebilir. Tank içerisinde ürünün birikmesini önlemek, boşaltmayı kolaylaştırmak veya temizlik sürecini iyileştirmek için uygun geometrik yapı tercih edilebilir. Karıştırma tankı imalatında mekanik tasarım ile proses ihtiyacının birlikte değerlendirilmesi bu nedenle önemlidir.
Bazı proseslerde karıştırma işleminin belirli bir sıcaklık altında gerçekleştirilmesi gerekir. Bu durumda tankın yalnızca karıştırma görevini yerine getirmesi yeterli olmayabilir. Ürünün sıcaklığını yükseltmek veya düşürmek için tank gövdesine ceket, serpantin veya uygun bir ısı transfer sistemi entegre edilebilir. Böylece karıştırma ve sıcaklık kontrolü aynı ekipman üzerinde gerçekleştirilebilir.
Isıtma veya soğutma sisteminin kapasitesi ürünün özelliklerine ve hedeflenen sıcaklık değişimine göre belirlenir. Isı transfer yüzeyinin yeterli olması, ürünün tank içerisinde homojen sıcaklığa ulaşmasına yardımcı olur. Karıştırıcı da sıcaklık dağılımını destekleyerek tank içerisinde sıcak veya soğuk bölgelerin oluşmasını azaltabilir. Bu nedenle sıcaklık kontrollü karıştırma tanklarında karıştırıcı ve ısı transfer sistemi birlikte tasarlanmalıdır.
Tank malzemesinin seçiminde karıştırılacak ürünün kimyasal özellikleri, çalışma sıcaklığı ve proses koşulları dikkate alınmalıdır. Su bazlı ürünlerle çalışan bir tankın ihtiyaçları ile kimyasal veya korozif ürünlerin işlendiği tankların ihtiyaçları aynı olmayabilir. Malzemenin korozyon dayanımı ve mekanik özellikleri çalışma koşullarına uygun olmalıdır. Ürünle temas eden yüzeylerin özellikleri de prosesin gerektirdiği şartlara göre değerlendirilir.
Paslanmaz çelik, farklı endüstriyel uygulamalarda tercih edilebilen malzemeler arasında yer alır. Bununla birlikte paslanmaz çelik seçimi de kendi içerisinde ürünün kimyasal yapısı ve sıcaklığına göre değerlendirilmelidir. Tankın dış yüzeyleri, bağlantı elemanları ve ısı transfer bölümleri için farklı malzeme ihtiyaçları oluşabilir. Doğru malzeme seçimi, tankın çalışma ömrü ve bakım gereksinimleri açısından önemli bir tasarım unsurudur.
Karıştırma tanklarında ürünün dışarı sızmasını önlemek için gövde, bağlantılar ve karıştırıcı milinin geçtiği bölgelerde uygun sızdırmazlık çözümleri kullanılmalıdır. Özellikle sürekli çalışan karıştırıcılarda mil ile tank arasındaki bağlantı noktası dikkatle tasarlanmalıdır. Çalışma sıcaklığı, basınç ve ürün özellikleri sızdırmazlık elemanlarının seçiminde etkili olur. Uygun olmayan bir sızdırmazlık yapısı zaman içerisinde kaçak veya bakım sorunlarına neden olabilir.
Tank gövdesinin mekanik dayanımı da çalışma şartlarına göre hesaplanmalıdır. Atmosferik tanklarda dahi ürün ağırlığı, karıştırıcıdan kaynaklanan titreşimler ve bağlantı yükleri dikkate alınmalıdır. Basınçlı uygulamalarda ise gövde, kapak ve bağlantı elemanları çok daha farklı tasarım kriterlerine tabi olabilir. Bu nedenle karıştırma tankı imalatında kaynak, bağlantı ve taşıyıcı konstrüksiyonların bütün olarak değerlendirilmesi gerekir.
Tank içerisinde farklı ürünlerin işlendiği üretim tesislerinde temizlik işlemi proses güvenliği açısından önem taşır. Tankın iç geometrisinde ürünün birikebileceği gereksiz girinti ve çıkıntıların azaltılması temizlik sürecini kolaylaştırabilir. Boşaltma hattının uygun konumlandırılması da tank içerisinde ürün kalmasını önlemeye yardımcı olur. Üretim hattının gereksinimlerine göre manuel temizlik veya uygun otomatik temizlik sistemleri değerlendirilebilir.
Karıştırıcı, mil, conta ve bağlantı noktaları periyodik bakım sırasında kontrol edilmelidir. Özellikle hareketli parçaların yataklama ve sızdırmazlık durumları takip edilmelidir. Tankın çalışma sıcaklığı ve karıştırılan ürünün özellikleri bakım periyotlarının belirlenmesinde etkili olabilir. Bakım erişiminin tasarım aşamasında düşünülmesi, ekipmanın uzun süreli kullanımında servis işlemlerinin daha kontrollü gerçekleştirilmesini sağlar.
Karıştırma tankları farklı ürünlerin belirli oranlarda birleştirilmesi, homojenleştirilmesi veya proses öncesinde hazırlanması gereken çok sayıda üretim alanında kullanılabilir. Kimya sektöründe sıvı kimyasalların karıştırılması, gıda sektöründe çeşitli sıvı ve yoğun ürünlerin hazırlanması ve farklı endüstriyel proseslerde bileşenlerin homojen hale getirilmesi bu uygulamalara örnek gösterilebilir. Kullanım alanı değiştikçe tankın malzemesi, karıştırıcı tipi ve proses bağlantıları da değişebilir.
Enerji ve endüstriyel üretim tesislerinde kullanılan tanklarda sıcaklık kontrolü veya farklı akışkanların bir araya getirilmesi gibi ihtiyaçlar bulunabilir. Ürünün köpürme eğilimi, yoğunluğu ve viskozitesi tasarım kararlarını değiştirebilir. Bu nedenle aynı kapasiteye sahip iki tankın karıştırıcı ve tahrik sistemleri birbirinden farklı olabilir. Karıştırma tankı imalatında kullanım alanının üretim öncesinde net olarak belirlenmesi, ekipmanın prosesle uyumlu şekilde tasarlanmasına yardımcı olur.
Karıştırma tankının doğru şekilde projelendirilmesi için kapasite bilgisinin yanında prosesin diğer teknik özellikleri de belirlenmelidir. Eksik bilgiyle yapılan tasarım, karıştırma performansının yetersiz kalmasına veya gereğinden yüksek motor gücü kullanılmasına neden olabilir. Bu nedenle üretim öncesinde aşağıdaki verilerin mümkün olduğunca netleştirilmesi gerekir:
Bu bilgiler üzerinden tankın geometrisi, karıştırıcı yapısı, motor-redüktör sistemi ve varsa ısı transfer ekipmanları belirlenebilir. Ürün özellikleri değiştiğinde aynı tankın farklı bir karıştırıcı sistemine ihtiyaç duyabileceği unutulmamalıdır. Bu nedenle kapasite ile birlikte proses koşullarının da üreticiye aktarılması doğru ekipman seçiminde önem taşır.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel ekipman ve ısı transfer sistemleri alanında üretim faaliyetleri gerçekleştirmektedir. Firmanın ürün grupları arasında serpantin, eşanjör, ekonomizer ve farklı enerji geri kazanım ekipmanları bulunmaktadır. Karıştırma tankı gibi proses ekipmanlarında da üretim ihtiyacının teknik özelliklerine göre uygun konstrüksiyonun oluşturulması önem taşır.
Karıştırma tankı imalatı sırasında tank kapasitesi, ürün özellikleri, karıştırıcı sistemi, motor gücü, çalışma sıcaklığı ve varsa ısıtma-soğutma ihtiyacı birlikte değerlendirilebilir. Tankın bağlantı noktaları ve montaj koşulları da mevcut üretim hattına göre planlanabilir. Böylece yalnızca belirli bir hacme sahip tank değil, prosesin çalışma koşullarına uygun bir ekipman tasarlanması hedeflenir. Projeye özel üretim gereken uygulamalarda teknik verilerin eksiksiz paylaşılması, doğru tasarımın oluşturulmasına yardımcı olur.
Doğru karıştırma tankı, yalnızca proses içerisinde kullanılacak ürün miktarına göre belirlenmez. Tank hacmi, ürünün yoğunluğu ve viskozitesi, karıştırma süresi, gerekli homojenlik seviyesi, çalışma sıcaklığı ve basıncı birlikte değerlendirilmelidir. Isıtma veya soğutma ihtiyacı bulunuyorsa ısı transfer yüzeyinin de bu şartlara göre hesaplanması gerekir. Karıştırıcı ve motor-redüktör sistemi ise tank içerisinde istenen akış hareketini oluşturabilecek kapasitede seçilmelidir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilecek karıştırma tankı imalatı çalışmalarında, projenin kullanım amacı ve teknik şartları doğrultusunda uygun tank yapısının belirlenmesi mümkündür. Tankın kapasitesi, malzemesi, karıştırıcı sistemi ve bağlantı detayları üretim öncesinde değerlendirilerek proses ihtiyaçlarıyla uyumlu hale getirilebilir. İhtiyacınız olan tank için ürün özellikleri, kapasite, çalışma sıcaklığı ve karıştırma koşullarının belirlenmesi, doğru imalat çözümünün oluşturulması açısından ilk adımdır.

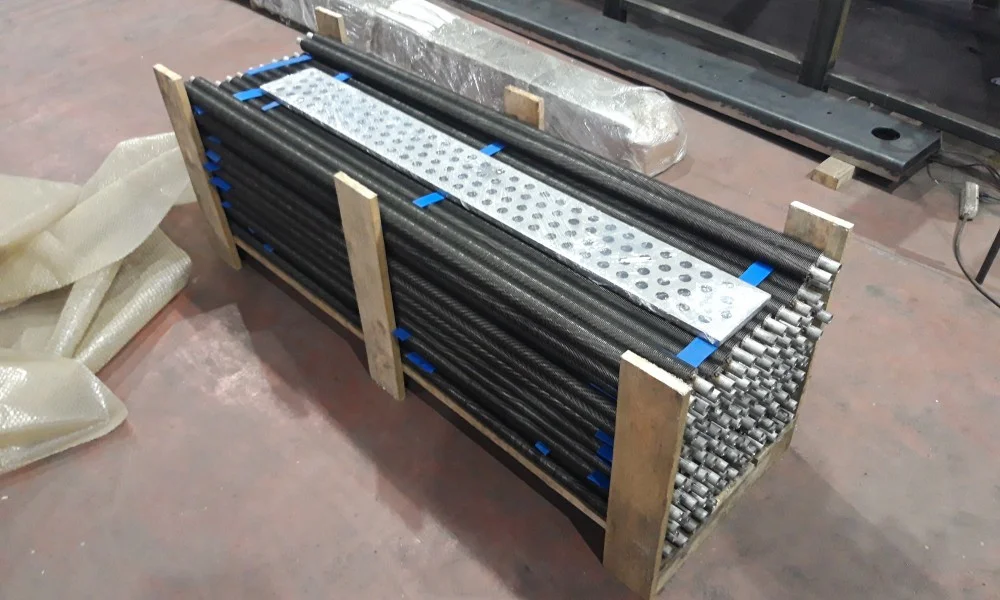

Paslanmaz serpantin imalatı, korozyon dayanımı ve proses koşullarına uygunluğu ön planda tutulan ısı transfer sistemleri için paslanmaz çelik boruların belirlenen geometriye göre şekillendirilmesi ve serpantin haline getirilmesini kapsar.

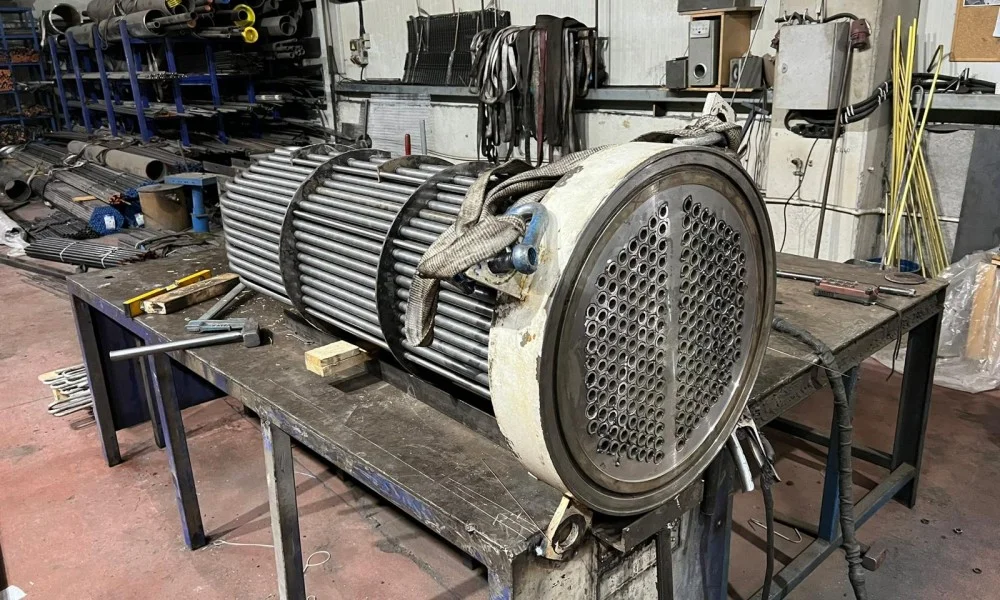

Borulu eşanjörlerin arızalanma nedenleri, ekipmanın çalışma koşullarından bakım yetersizliğine, akışkan özelliklerinden yanlış boyutlandırmaya kadar birçok farklı faktörden kaynaklanabilir.

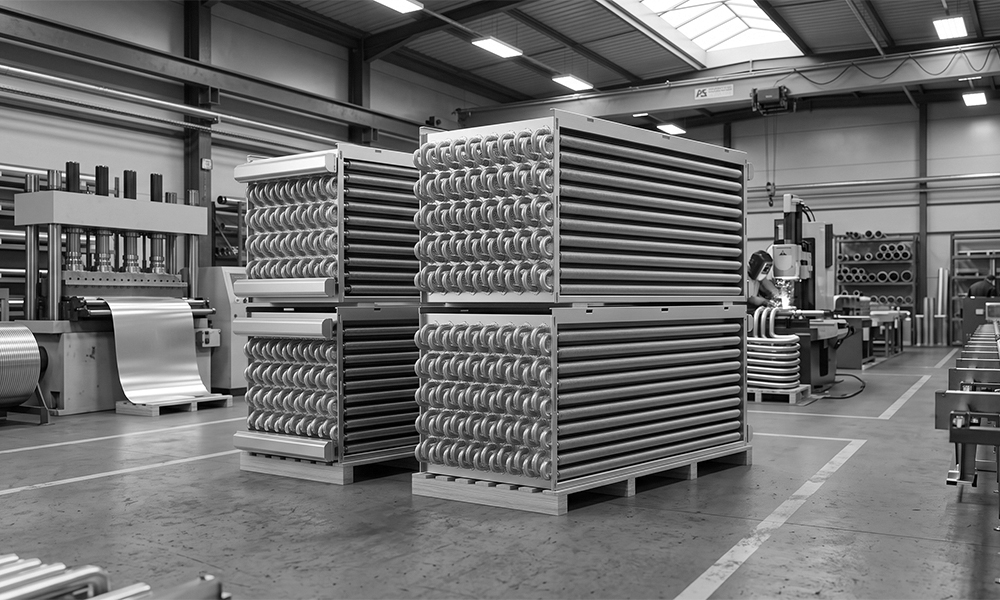

Serpantin radyatör ve buhar radyatörü, endüstriyel tesislerde hava veya farklı proses akışkanlarının sıcaklığını değiştirmek amacıyla kullanılan iki farklı ısı transfer çözümüdür.

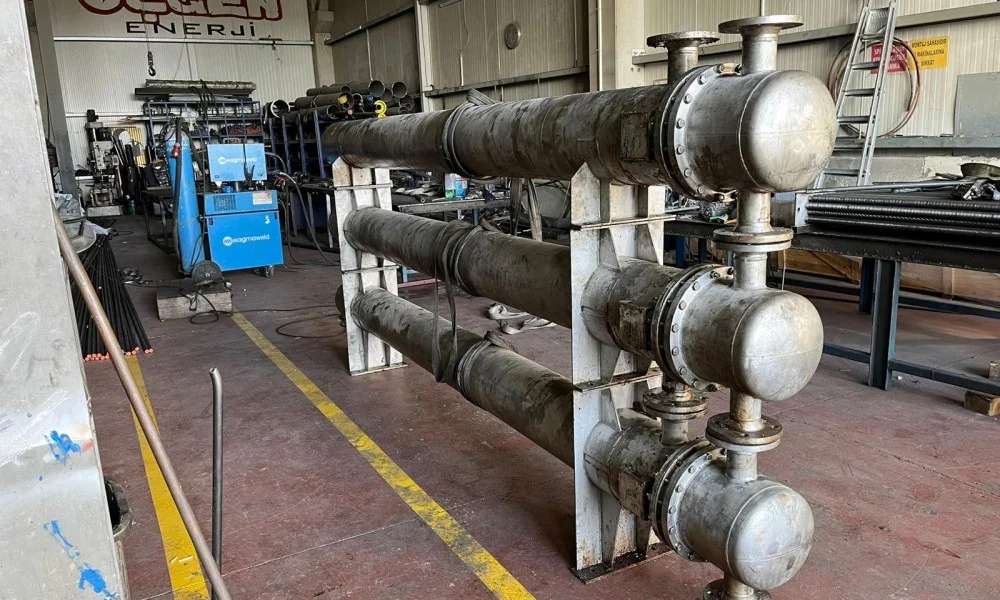

Tekstil eşanjörü imalatı, tekstil üretim hatlarında bulunan proses akışkanlarının ısıtılması, soğutulması veya belirli sıcaklık değerlerinde tutulması amacıyla kullanılan özel ısı transfer ekipmanlarının üretimini kapsar.
